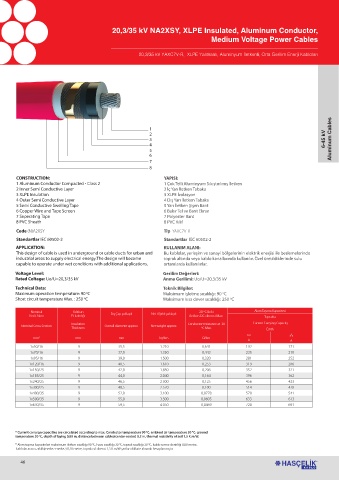

20,3/35 kV NA2XSY, XLPE Insulated, Aluminum Conductor,
Medium Voltage Power Cables

20,3/35 kV YAXC7V-R, XLPE Yalıtkanlı, Aluminyum İletkenli, Orta Gerilim Enerji Kabloları

1
2
3 6-45 kV Aluminum Cables
4
5
6
7
8
CONSTRUCTION: YAPISI:
1 Aluminum Conductor Compacted - Class 2 1 Çok Telli Aluminyum Sıkıştırılmış İletken
2 Inner Semi Conductive Layer 2 İç Yarı İletken Tabaka
3 XLPE Insulation 3 XLPE İzolasyon
4 Outer Semi Conductive Layer 4 Dış Yarı İletken Tabaka
5 Semi Conductive Swelling Tape 5 Yarı İletken Şişen Bant
6 Copper Wire and Tape Screen 6 Bakır Tel ve Bant Ekran
7 Seperating Tape 7 Polyester Bant
8 PVC Sheath 8 PVC Kılıf
Code (N)A2XSY Tip YAXC7V-R
Standartlar IEC 60502-2 Standartlar IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used in underground or cable ducts for urban and Bu kablolar, yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslemelerinde
industrial areas to supply electrical energy.The design will become toprak altında veya kablo kanallarında kullanılır. Özel üretildiklerinde sulu
capable to operate under wet conditions with additional applications. ortamlarda kullanılırlar.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=20,3/35 kV Anma Gerilimi: Uo/U=20,3/35 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
Nominal Yalıtkan Dış Çap yaklaşık Net Ağırlık yaklaşık 20 C’deki Akım Taşıma Kapasitesi
o
Kesit Alanı Et kalınlığı iletken DC direnci Max. Toprakta
Insulation Conductor resistance at 20 Current Carrying Capacity
Nominal Cross Section Overall diameter approx. Net weight approx.
Thickness o C Max. Earth
*
*** * *
mm 2 mm mm kg/km Ω/km
A A
1x50/16 9 35,5 1.210 0,641 192 171
1x70/16 9 37,0 1.350 0,443 235 210
1x95/16 9 39,0 1.500 0,320 281 252
1x120/16 9 40,5 1.610 0,253 319 286
1x150/25 9 42,0 1.850 0,206 352 321
1x185/25 9 44,0 2.040 0,164 396 362
1x240/25 9 46,5 2.300 0,125 456 423
1x300/25 9 48,5 2.570 0,100 514 478
1x400/35 9 52,0 3.100 0,0778 570 541
1x500/35 9 55,0 3.500 0,0605 633 613
1x630/35 9 59,5 4.050 0,0469 720 691

* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
