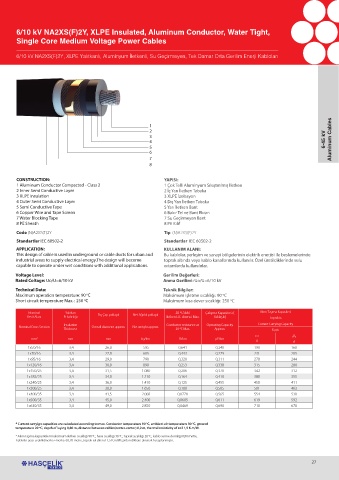

6/10 kV NA2XS(F)2Y, XLPE Insulated, Aluminum Conductor, Water Tight,
Single Core Medium Voltage Power Cables

6/10 kV NA2XS(F)2Y, XLPE Yalıtkanlı, Aluminyum İletkenli, Su Geçirmeyen, Tek Damar Orta Gerilim Enerji Kabloları

1
2
3
4 6-45 kV Aluminum Cables
5
6
7
8

CONSTRUCTION: YAPISI:
1 Aluminum Conductor Compacted - Class 2 1 Çok Telli Aluminyum Sıkıştırılmış İletken
2 Inner Semi Conductive Layer 2 İç Yarı İletken Tabaka
3 XLPE Insulation 3 XLPE İzolasyon
4 Outer Semi Conductive Layer 4 Dış Yarı İletken Tabaka
5 Semi Conductive Tape 5 Yarı İletken Bant
6 Copper Wire and Tape Screen 6 Bakır Tel ve Bant Ekran
7 Water Blocking Tape 7 Su Geçirmeyen Bant
8 PE Sheath 8 PE Kılıf
Code (N)A2XS(F)2Y Tip (N)A2XS(F)2Y
Standartlar IEC 60502-2 Standartlar IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used in underground or cable ducts for urban and Bu kablolar, yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslemelerinde
industrial areas to supply electrical energy.The design will become toprak altında veya kablo kanallarında kullanılır. Özel üretildiklerinde sulu
capable to operate under wet conditions with additional applications. ortamlarda kullanılırlar.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=6/10 kV Anma Gerilimi: Uo/U=6/10 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
Nominal Yalıtkan 20 C’deki Çalışma Kapasitesi ( Akım Taşıma Kapasitesi
o
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Max. Yaklaşık) Toprakta
Insulation Conductor resistance at Operating Capacity Current Carrying Capacity
Nominal Cross Section Overall diameter approx. Net weight approx.
Thickness 20 o C Max. Approx. Earth
*** *
mm 2 mm mm kg/km Ω/km µF/km * *
A A
1x50/16 3,4 26,0 595 0,641 0,240 190 168
1x70/16 3,4 27,0 685 0,443 0,279 231 205
1x95/16 3,4 29,0 790 0,320 0,311 278 244
1x120/16 3,4 30,0 890 0,253 0,338 315 280
1x150/25 3,4 31,5 1.080 0,206 0,370 342 312
1x185/25 3,4 34,0 1.210 0,164 0,410 388 355
1x240/25 3,4 36,0 1.410 0,125 0,455 450 411
1x300/25 3,4 38,0 1.650 0,100 0,505 501 463
1x400/35 3,4 41,5 2.060 0,0778 0,565 554 530
1x500/35 3,4 45,0 2.400 0,0605 0,611 619 592
1x630/35 3,4 49,0 2.850 0,0469 0,690 710 678

* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.

27
