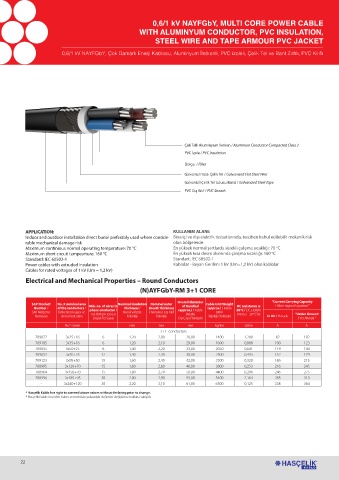

0,6/1 kV NAYFGbY, MULTI CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, PVC INSULATION,
STEEL WIRE AND TAPE ARMOUR PVC JACKET

0,6/1 kV NAYFGbY, Çok Damarlı Enerji Kablosu, Aluminyum İletkenli, PVC izoleli, Çelik Tel ve Bant Zırhlı, PVC Kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler

Galvanizli Yassı Çelik Tel / Galvanized Flat Steel Wire
Galvanizli Çelik Tel tutucu Band / Galvanized Steel Tape
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor and outdoor installation direct burial preferably used where conside- Bina içi ve dışı elektrik tesisatlarında, tercihen kabul edilebilir mekanik risk
rable mechanical damage risk olan bölgelerde.
o
Maximum continious normal operating temperature: 70 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Maximum short circuit tempearture: 160 °C En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
Standard: IEC 60502-1 Standart: IEC 60502-1
Power cables with extruded insulation Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Cables for rated voltages of 1 kV (Um = 1,2 kV)
Electrical and Mechanical Properties – Round Conductors
(N)AYFGbY-RM 3+1 CORE

SAP Product No. X nominal area Nominal insulation Nominal outer Overall diameter Cable Unit Weight “Current Carrying Capacity
/ Akım Taşıma Kapasitesi “
Number / of the conductors / Min. no. of wires in thickness / sheath thickness of Bundled (approx.) / Kablo DC resistance @
SAP Malzeme İletkenlerin sayısı ve phase conductor / Nominal İzole / Nominal Dış Kılıf (approx.) / Kablo Birim 20ºC / DC Elektrik “Under Ground
Numarası anma kesit alanı Faz İletkeni için En Kalınlığı Kalınlığı Bükülü Ağırlığı (Yaklaşık) Dirençi 20 o C’de In Air / Havada
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors
709077 3x25+16 6 1,20 2,00 28,00 1400 1,200 82 102
709185 3x35+16 6 1,20 2,10 29,00 1600 0,868 100 123
709035 3x50+25 6 1,40 2,20 33,00 2050 0,641 119 144
709052 3x70+35 12 1,40 2,30 38,00 2500 0,443 152 179
709123 3x95+50 15 1,60 2,40 42,00 3300 0,320 186 215
708995 3x120+70 15 1,60 2,60 46,00 3800 0,253 216 245
708964 3x150+70 15 1,80 2,70 50,00 4400 0,206 246 275
708996 3x185+95 30 2,00 2,90 55,00 5400 2,164 285 313
- 3x240+120 30 2,20 3,10 61,00 6500 0,125 338 364
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
