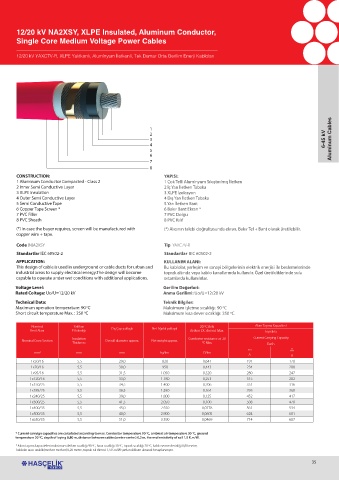

12/20 kV NA2XSY, XLPE Insulated, Aluminum Conductor,
Single Core Medium Voltage Power Cables

12/20 kV YAXC7V-R, XLPE Yalıtkanlı, Aluminyum İletkenli, Tek Damar Orta Gerilim Enerji Kabloları

1
2
3 6-45 kV Aluminum Cables
4
5
6
7
8
CONSTRUCTION: YAPISI:
1 Aluminum Conductor Compacted - Class 2 1 Çok Telli Aluminyum Sıkıştırılmış İletken
2 Inner Semi Conductive Layer 2 İç Yarı İletken Tabaka
3 XLPE Insulation 3 XLPE İzolasyon
4 Outer Semi Conductive Layer 4 Dış Yarı İletken Tabaka
5 Semi Conductive Tape 5 Yarı İletken Bant
6 Copper Tape Screen * 6 Bakır Bant Ekran *
7 PVC Filler 7 PVC Dolgu
8 PVC Sheath 8 PVC Kılıf
(*) In case the buyer requires, screen will be manufactured with (*) Alıcının talebi doğrultusunda ekran, Bakır Tel + Bant olarak üretilebilir.
copper wire + tape.
Code (N)A2XSY Tip YAXC7V-R
Standartlar IEC 60502-2 Standartlar IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used in underground or cable ducts for urban and Bu kablolar, yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslemelerinde
industrial areas to supply electrical energy.The design will become toprak altında veya kablo kanallarında kullanılır. Özel üretildiklerinde sulu
capable to operate under wet conditions with additional applications. ortamlarda kullanılırlar.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=12/20 kV Anma Gerilimi: Uo/U=12/20 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
Nominal Yalıtkan 20 C’deki Akım Taşıma Kapasitesi
o
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Max. Toprakta
Nominal Cross Section Insulation Overall diameter approx. Net weight approx. Conductor resistance at 20 Current Carrying Capacity
Thickness o C Max. Earth
*** *
mm 2 mm mm kg/km Ω/km * *
A A
1x50/16 5,5 29,0 820 0,641 191 170
1x70/16 5,5 30,0 950 0,443 234 208
1x95/16 5,5 31,5 1.050 0,320 280 247
1x120/16 5,5 33,0 1.180 0,253 315 282
1x150/25 5,5 34,5 1.400 0,206 351 316
1x185/25 5,5 36,5 1.550 0,164 393 360
1x240/25 5,5 39,0 1.800 0,125 452 417
1x300/25 5,5 41,5 2.050 0,100 508 470
1x400/35 5,5 45,0 2.550 0,0778 561 534
1x500/35 5,5 48,0 2.900 0,0605 624 601
1x630/35 5,5 51,0 3.390 0,0469 714 687

* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
