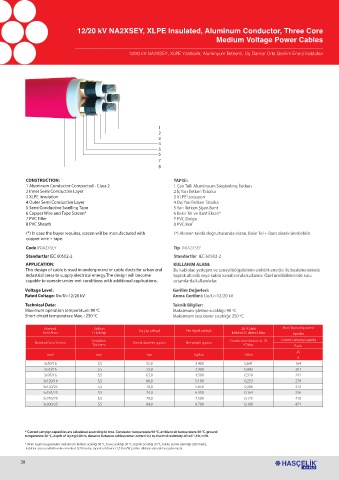

12/20 kV NA2XSEY, XLPE Insulated, Aluminum Conductor, Three Core
Medium Voltage Power Cables

12/20 kV NA2XSEY, XLPE Yalıtkanlı, Aluminyum İletkenli, Üç Damar Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8

CONSTRUCTION: YAPISI:
1 Aluminum Conductor Compacted - Class 2 1 Çok Telli Aluminyum Sıkıştırılmış İletken
2 Inner Semi Conductive Layer 2 İç Yarı İletken Tabaka
3 XLPE Insulation 3 XLPE İzolasyon
4 Outer Semi Conductive Layer 4 Dış Yarı İletken Tabaka
5 Semi Conductive Swelling Tape 5 Yarı İletken Şişen Bant
6 Copper Wire and Tape Screen* 6 Bakır Tel ve Bant Ekran*
7 PVC Filler 7 PVC Dolgu
8 PVC Sheath 8 PVC Kılıf
(*) In case the buyer requires, screen will be manufactured with (*) Alıcının talebi doğrultusunda ekran, Bakır Tel + Bant olarak üretilebilir.
copper wire + tape.
Code (N)A2XSEY Tip (N)A2XSEY
Standartlar IEC 60502-2 Standartlar IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used in underground or cable ducts for urban and Bu kablolar, yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslemelerinde
industrial areas to supply electrical energy.The design will become toprak altında veya kablo kanallarında kullanılır. Özel üretildiklerinde sulu
capable to operate under wet conditions with additional applications. ortamlarda kullanılırlar.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=12/20 kV Anma Gerilimi: Uo/U=12/20 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
Nominal Yalıtkan 20 C’deki Akım Taşıma Kapasitesi
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Max. Toprakta
Insulation Conductor resistance at 20 Current Carrying Capacity
Nominal Cross Section Overall diameter approx. Net weight approx.
Thickness o C Max. Earth
mm 2 mm mm kg/km Ω/km * * *
A
3x50/16 5,5 55,0 3.400 0,641 164
3x70/16 5,5 59,0 3.900 0,443 201
3x95/16 5,5 63,0 4.500 0,320 242
3x120/16 5,5 66,0 5.100 0,253 279
3x150/25 5,5 70,0 5.650 0,206 312
3x185/25 5,5 74,0 6.450 0,164 356
3x240/25 5,5 79,0 7.500 0,125 418
3x300/25 5,5 84,0 8.700 0,100 471

* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
