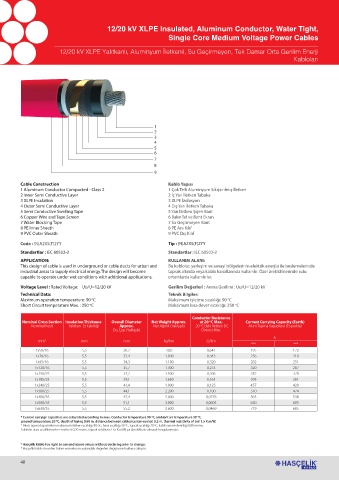

12/20 kV XLPE Insulated, Aluminum Conductor, Water Tight,
Single Core Medium Voltage Power Cables

12/20 kV XLPE Yalıtkanlı, Aluminyum İletkenli, Su Geçirmeyen, Tek Damar Orta Gerilim Enerji
Kabloları

1
2
3
4
5
6
7
8
9

Cable Construction Kablo Yapısı
1 Aluminum Conductor Compacted - Class 2 1 Çok Telli Aluminyum Sıkıştırılmış İletken
2 Inner Semi Conductive Layer 2 İç Yarı İletken Tabaka
3 XLPE Insulation 3 XLPE İzolasyon
4 Outer Semi Conductive Layer 4 Dış Yarı İletken Tabaka
5 Semi Conductive Swelling Tape 5 Yarı İletken Şişen Bant
6 Copper Wire and Tape Screen 6 Bakır Tel ve Bant Ekran
7 Water Blocking Tape 7 Su Geçirmeyen Bant
8 PE Inner Sheath 8 PE Ara Kılıf
9 PVC Outer Sheath 9 PVC Dış Kılıf

Code : (N)A2XS(F)2YY Tip : (N)A2XS(F)2YY
Standartlar : IEC 60502-2 Standartlar : IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used in underground or cable ducts for urban and Bu kablolar, yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslemelerinde
industrial areas to supply electrical energy.The design will become toprak altında veya kablo kanallarında kullanılır. Özel üretildiklerinde sulu
capable to operate under wet conditions with additional applications. ortamlarda kullanılırlar.
Voltage Level : Rated Voltage: Uo/U=12/20 kV Gerilim Değerleri : Anma Gerilimi : Uo/U=12/20 kV
Technical Data: Teknik Bilgiler:
o
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
Short Circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
Conductor Resistance
Nominal Cross Section Insulation Thickness Overall Diameter Net Weight Approx. at 20 C Max. Current Carrying Capacity (Earth)
o
Nominal Kesit Yalıtkan Et Kalınlığı Approx. Net Ağırlık (Yaklaşık) 20 C’deki İletken DC Akım Taşıma Kapasitesi (Toprakta)
o
Dış Çap (Yaklaşık) Direnci Max.
A
mm 2 mm mm kg/km Ω/km
*** ***
1x50/16 5,5 30,7 920 0,641 195 172
1x70/16 5,5 32,4 1.040 0,443 236 210
1x95/16 5,5 34,3 1.180 0,320 282 251
1x120/16 5,5 35,7 1.300 0,253 320 287
1x150/25 5,5 37,2 1.500 0,206 352 320
1x185/25 5,5 39,1 1.650 0,164 395 361
1x240/25 5,5 41,4 1.900 0,125 457 420
1x300/25 5,5 44,1 2.200 0,100 510 474
1x400/35 5,5 47,4 2.600 0,0778 565 538
1x500/35 5,5 51,1 3.000 0,0605 630 605
1x630/35 5,5 55,2 3.600 0,0469 719 685
* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C,
ground temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 oC, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.

* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
