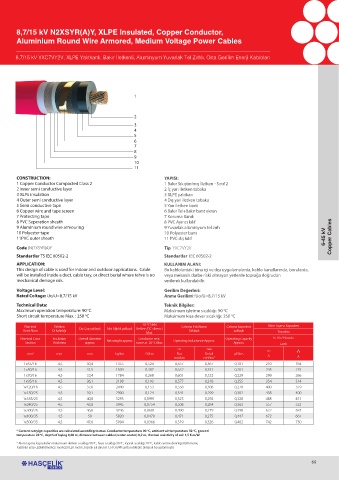

8,7/15 kV N2XSYR(A)Y, XLPE Insulated, Copper Conductor,
Aluminium Round Wire Armored, Medium Voltage Power Cables

8,7/15 kV YXC7VY2V, XLPE Yalıtkanlı, Bakır İletkenli, Aluminyum Yuvarlak Tel Zırhlı, Orta Gerilim Enerji Kabloları

1

2
3
4
5
6
7
8
9
10
11
CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE yalıtkan
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper wire and tape screen 6 Bakır Tel+Bakır bant ekran
7 Protecting tape 7 Koruma Bandı
8 PVC Seperation sheath 8 PVC Ayırıcı kılıf
9 Aluminium round wire armouring 9 Yuvarlak alüminyum tel zırh
10 Polyester tape 10 Polyester bant
11PVC outer sheath 11 PVC dış kılıf 6-45 kV Copper Cables
Code (N)2XSYR(A)Y Tip YXC7VY2V
Standartlar TS IEC 60502-2 Standartlar IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used for indoor and outdoor applications. Cable Bu kablolardaki bina içi ve dışı uygulamalarda, kablo kanallarında, borularda,
will be installed inside a duct, cable tray, or direct burial where tehre is no veya mekanik darbe riski olmayan yerlerde toprağa doğrudan
mechanical demage risk. serilerek kullanılabilir.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=8,7/15 kV Anma Gerilimi: Uo/U=8,7/15 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
20 C’deki
o
Nominal Yalıtkan Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Çalışma Induktansı Çalışma kapasitesi Akım Taşıma Kapasitesi
Kesit Alanı Et kalınlığı Max. Yaklaşık yaklaşık Toprakta
Nominal Cross Insulation Overall diameter Net weight approx. Conductor resis- Operating Inductance Approx. Operating Capacity In Air / Havada
Section Thickness approx. tance at 20 o C Max. Approx. Earth
*** “*** *
mm 2 mm mm kg/km Ω/km Flat Trefoil µF/km *** * *
mH/km mH/km” A A
1x35/16 4,5 30,4 1355 0,524 0,657 0,367 0,181 210 184
1x50/16 4,5 31,5 1509 0,387 0,632 0,351 0,201 245 215
1x70/16 4,5 33,4 1784 0,268 0,601 0,332 0,229 299 266
1x95/16 4,5 36,1 2198 0,193 0,577 0,318 0,255 354 314
1x120/16 4,5 37,6 2490 0,153 0,558 0,308 0,278 400 359
1x150/25 4,5 39,1 2900 0,124 0,541 0,299 0,302 438 400
1x185/25 4,5 40,8 3295 0,0991 0,525 0,292 0,328 488 451
1x240/25 4,5 43,8 3945 0,0754 0,506 0,284 0,363 557 522
1x300/25 4,5 46,8 4746 0,0601 0,490 0,279 0,398 622 587
1x400/35 4,5 50 5820 0,0470 0,471 0,275 0,447 672 661
1x500/35 4,5 47,6 5904 0,0366 0,519 0,326 0,402 742 730
* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
