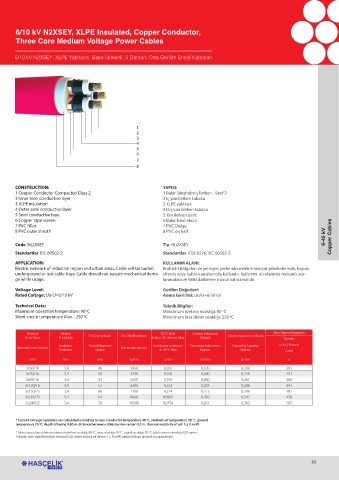

6/10 kV N2XSEY, XLPE Insulated, Copper Conductor,
Three Core Medium Voltage Power Cables

6/10 kV N2XSEY, XLPE Yalıtkanlı, Bakır İletkenli, 3 Damarlı Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8

CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE yalıtkan
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper tape screen 6 Bakır bant ekran
7 PVC Filler 7 PVC Dolgu
8 PVC outer sheath 8 PVC dış kılıf 6-45 kV Copper Cables

Code (N)2XSEY Tip (N)2XSEY
Standartlar IEC 60502-2 Standartlar VDE 0276, IEC 60502-2
APPLICATION: KULLANIM ALANI:
Electric network of industrial region and urban areas. Cable will be buried Endüstri bölgeleri ve yerleşim yerlerinin elektrik enerjisi şebekelerinde, toprak
underground or laid cable trays. Cable should not sustain mechanical dema- altında veya kablo kanallarında kullanılır. Kullanım alanlarında mekanik zor-
ge while usage. lanmalara ve fiziki darbelere maruz kalmamalıdır.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=6/10 kV Anma Gerilimi: Uo/U=6/10 kV
Technical Data: Teknik Bilgiler:
o
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
o
Nominal Yalıtkan Dış Çap yaklaşık Net Ağırlık yaklaşık 20 C’deki Çalışma Induktansı Çalışma kapasitesi yaklaşık Akım Taşıma Kapasitesi
Kesit Alanı Et kalınlığı iletken DC direnci Max. Yaklaşık Toprakta
Insulation Overall diameter Conductor resistance Operating Inductance Operating Capacity In Air / Havada
Nominal Cross Section Net weight approx.
Thickness approx. at 20 o C Max. Approx. Approx. Earth
mm 2 mm mm kg/km Ω/km mH/km µF/km A
3x50/16 3,4 46 3450 0,387 0,320 0,200 205
3x70/16 3,4 50 4250 0,268 0,300 0,230 251
3x95/16 3,4 53 5250 0,193 0,260 0,261 300
3x120/16 3,4 57 6200 0,153 0,283 0,286 341
3x150/25 3,4 60 7300 0,124 0,277 0,306 385
3x185/25 3,4 64 8600 0,0991 0,269 0,342 438
3x240/25 3,4 70 10500 0,0754 0,261 0,382 507

* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
