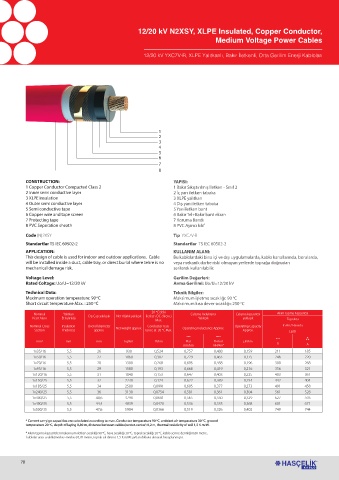

12/20 kV N2XSY, XLPE Insulated, Copper Conductor,
Medium Voltage Power Cables

12/20 kV YXC7V-R, XLPE Yalıtkanlı, Bakır İletkenli, Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8
CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE yalıtkan
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper wire and tape screen 6 Bakır Tel+Bakır bant ekran
7 Protecting tape 7 Koruma Bandı
8 PVC Seperation sheath 8 PVC Ayırıcı kılıf
Code (N)2XSY Tip YXC7V-R
Standartlar TS IEC 60502-2 Standartlar TS IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used for indoor and outdoor applications. Cable Bu kablolardaki bina içi ve dışı uygulamalarda, kablo kanallarında, borularda,
will be installed inside a duct, cable tray, or direct burial where tehre is no veya mekanik darbe riski olmayan yerlerde toprağa doğrudan
mechanical demage risk. serilerek kullanılabilir.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=12/20 kV Anma Gerilimi: Uo/U=12/20 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
20 C’deki
o
Nominal Yalıtkan Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Çalışma Induktansı Çalışma kapasitesi Akım Taşıma Kapasitesi
Kesit Alanı Et kalınlığı Max. Yaklaşık yaklaşık Toprakta
Nominal Cross Insulation Overall diameter Net weight approx. Conductor resis- Operating Inductance Approx. Operating Capacity In Air / Havada
Section Thickness approx. tance at 20 o C Max. Approx. Earth
*** “*** *
mm 2 mm mm kg/km Ω/km Flat Trefoil µF/km *** * *
mH/km mH/km” A A
1x35/16 5,5 26 930 0,524 0,757 0,488 0,159 211 185
1x50/16 5,5 27 1060 0,387 0,729 0,465 0,175 246 220
1x70/16 5,5 28 1300 0,268 0,695 0,438 0,196 300 268
1x95/16 5,5 29 1580 0,193 0,668 0,419 0,216 356 321
1x120/16 5,5 31 1840 0,153 0,647 0,403 0,235 403 361
1x150/25 5,5 32 2230 0,124 0,622 0,389 0,254 442 404
1x185/25 5,5 34 2580 0,0991 0,605 0,377 0,273 491 458
1x240/25 5,5 36 3130 0,0754 0,581 0,361 0,304 561 528
1x300/25 5,5 40,6 3798 0,0601 0,565 0,350 0,329 627 595
1x400/35 5,5 44,4 4839 0,0470 0,536 0,335 0,368 681 671
1x500/35 5,5 47,6 5904 0,0366 0,519 0,326 0,402 749 744
* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.

70
