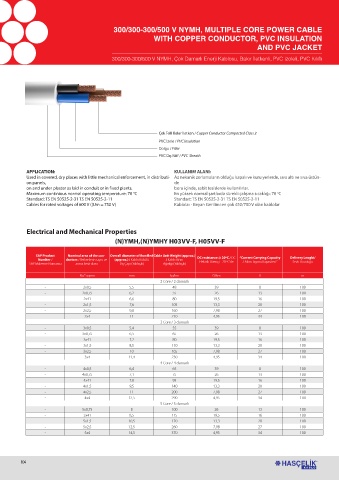

300/300-300/500 V NYMH, MULTIPLE CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION
AND PVC JACKET
300/300-300/500 V NYMH, Çok Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Used in covered, dry places with little mechanical enforcement, in distributi- Az nekanik zorlamaların olduğu kapalı ve kuru yerlerde, sıva altı ve sıva üstün-
on panels, de
on and under plaster as laid in conduit or in fixed plants. boru içinde, sabit tesislerde kullanılırlar.
Maximum continious normal operating temperature: 70 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Standard: TS EN 50525-2-31 TS EN 50525-2-11 Standart: TS EN 50525-2-31 TS EN 50525-2-11
Cables for rated voltages of 600 V ((Um = 750 V) Kablolar - Beyan Gerilimi en çok 450/750 V olan kablolar

Electrical and Mechanical Properties
(N)YMH,(N)YMHY H03VV-F, H05VV-F

SAP Product Nominal area of the con- Overall diameter of Bundled Cable Unit Weight (approx.)
Number / ductors / İletkenlerin sayısı ve (approx.) / Kablo Bükülü / Kablo Birim DC resistance @ 20ºC / DC “Current Carrying Capacity Delivery Lenght/
SAP Malzeme Numarası anma kesit alanı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) Elektrik Dirençi 20 o C’de / Akım Taşıma Kapasitesi “ Sevk Uzunluğu
No.* sqmm mm kg/km Ω/km A m
2 Core / 2 damarlı
- 2x0,5 5,5 48 39 8 100
- 2x0,75 6,2 55 26 13 100
- 2x41 6,6 80 19,5 16 100
- 2x1,5 7,6 105 13,3 20 100
- 2x2,5 9,8 160 7,98 27 100
- 2x4 11 210 4,95 34 100
3 Core / 3 damarlı
- 3x0,5 5,4 55 39 8 100
- 3x0,75 6,5 65 26 13 100
- 3x41 7,2 80 19,5 16 100
- 3x1,5 8,5 110 13,3 20 100
- 3x2,5 10 165 7,98 27 100
- 3x4 11,4 230 4,95 34 100
4 Core / 4 damarlı
- 4x0,5 6,4 65 39 8 100
- 4x0,75 7,1 75 26 13 100
- 4x41 7,8 95 19,5 16 100
- 4x1,5 9,5 140 13,3 20 100
- 4x2,5 11 200 7,98 27 100
- 4x4 12,5 290 4,95 34 100
5 Core / 5 damarlı
- 5x0,75 8 100 26 13 100
- 5x41 8,5 115 19,5 16 100
- 5x1,5 10,5 170 13,3 20 100
- 5x2,5 12,5 260 7,98 27 100
- 5x4 14,5 370 4,95 34 100
