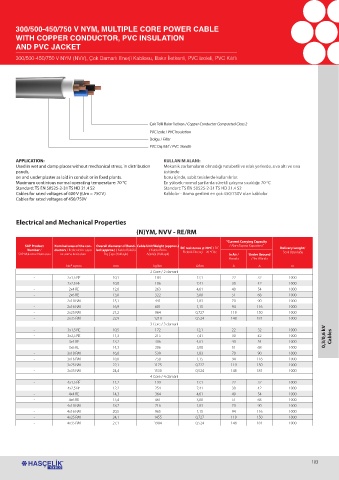

Page 101 - Hasçelik Kablo - Online Katalog

300/500-450/750 V NYM, MULTIPLE CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION
AND PVC JACKET
300/500-450/750 V NYM (NVV), Çok Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Used in wet and damp places without mechanical stress, in distribution Mekanik zorlamaların olmadığı rutubetli ve ıslak yerlerde, sıva altı ve sıva
panels, üstünde
on and under plaster as laid in conduit or in fixed plants. boru içinde, sabit tesislerde kullanılırlar.
Maximum continious normal operating temperature: 70 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Standard: TS EN 50525-2-31 TS HD 21.4 S2 Standart: TS EN 50525-2-31 TS HD 21.4 S2
Cables for rated voltages of 600 V ((Um = 750 V) Kablolar - Anma gerilimi en çok 450/750V olan kablolar
Cables for rated voltages of 450/750V

Electrical and Mechanical Properties
(N)YM, NVV - RE/RM
“Current Carrying Capacity
SAP Product Nominal area of the con- Overall diameter of Bund- Cable Unit Weight (approx.) / Akım Taşıma Kapasitesi “
Number / ductors / İletkenlerin sayısı led (approx.) / Kablo Bükülü / Kablo Birim DC resistance @ 20ºC / DC Delivery Lenght/
SAP Malzeme Numarası ve anma kesit alanı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) Elektrik Dirençi 20 o C’de In Air / Under Ground Sevk Uzunluğu
Havada / Yer Altında
No.* sqmm mm kg/km Ω/km A A m
2 Core / 2 damarlı
- 2x1,5 RE 10,1 183 12,1 22 32 1000
- 2x2,5 RE 10,8 186 7,41 30 42 1000
- 2x4 RE 12,6 263 4,61 40 54 1000
- 2x6 RE 13,0 322 3,08 51 68 1000
- 2x10 RM 15,1 441 1,83 70 90 1000
- 2x16 RM 16,9 601 1,15 94 116 1000
- 2x25 RM 21,2 964 0,727 119 150 1000
- 2x35 RM 22,9 1210 0,524 148 181 1000
3 Core / 3 damarlı
- 3x1,5 RE 10,5 172 12,1 22 32 1000
- 3x2,5 RE 11,3 215 7,41 30 42 1000 0,3/0,6 kV Cables
- 3x4 RE 13,2 306 4,61 40 54 1000
- 3x6 RE 14,3 386 3,08 51 68 1000
- 3x10 RM 16,0 539 1,83 70 90 1000
- 3x16 RM 18,0 750 1,15 94 116 1000
- 3x25 RM 22,1 1175 0,727 119 150 1000
- 3x35 RM 24,4 1530 0,524 148 181 1000
4 Core / 4 damarlı
- 4x1,5 RE 11,2 199 12,1 22 32 1000
- 4x2,5 RE 12,2 254 7,41 30 42 1000
- 4x4 RE 14,3 364 4,61 40 54 1000
- 4x6 RE 15,4 461 3,08 51 68 1000
- 4x10 RM 18,7 716 1,83 70 90 1000
- 4x16 RM 20,5 965 1,15 94 116 1000
- 4x25 RM 24,1 1455 0,727 119 150 1000
- 4x35 RM 27,1 1904 0,524 148 181 1000
