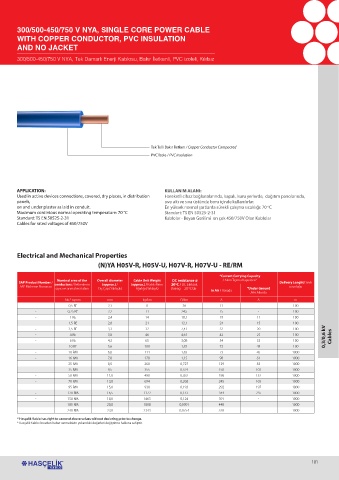

300/500-450/750 V NYA, SINGLE CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION
AND NO JACKET
300/500-450/750 V NYA, Tek Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, Kılıfsız

Tek Telli Bakır İletken / Copper Conductor Compacted
PVC İzole / PVC Insulation

APPLICATION: KULLANIM ALANI:
Used in active devices connections, covered, dry places, in distribution Hareketli cihaz bağlantılarında, kapalı, kuru yerlerde, dağıtım panolarında,
panels, sıva altı ve sıva üstünde boru içinde kullanılırlar.
on and under plaster as laid in conduit. En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Maximum continious normal operating temperature: 70 °C Standart: TS EN 50525-2-31
Standard: TS EN 50525-2-31 Kablolar - Beyan Gerilimi en çok 450/750V Olan Kablolar
Cables for rated voltages of 450/750V

Electrical and Mechanical Properties
(N)YA H05V-R, H05V-U, H07V-R, H07V-U - RE/RM

“Current Carrying Capacity
Nominal area of the Overall diameter Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
SAP Product Number / Delivery Lenght/ Sevk
SAP Malzeme Numarası conductors / İletkenlerin (approx.) / (approx.) / Kablo Birim 20ºC / DC Elektrik uzunluğu
o
sayısı ve anma kesit alanı Dış Çap (Yaklaşık) Ağırlığı (Yaklaşık) Dirençi 20 C’de “Under Ground
In Air / Havada
/Yer Altında
No.* sqmm mm kg/km Ω/km A A m
- 0,5 RE 2,1 8 36 11 - 100
- 0,75 RE 2,2 11 24,5 15 - 100
- 1 RE 2,4 14 18,1 19 11 100
- 1,5 RE 2,8 21 12,1 24 15 100
- 2,5 RE 3,3 32 7,41 32 20 100
- 4 RE 3,8 46 4,61 42 25 100 0,3/0,6 kV Cables
- 6 RE 4,3 65 3,08 54 33 100
- 10 RE 5,6 108 1,83 73 45 100
- 10 RM 6,0 111 1,83 73 45 1000
- 16 RM 7,0 170 1,15 98 61 1000
- 25 RM 8,5 260 0,727 129 83 1000
- 35 RM 9,5 355 0,524 158 103 1000
- 50 RM 11,0 490 0,387 198 132 1000
- 70 RM 13,0 694 0,268 245 165 1000
- 95 RM 15,0 938 0,193 292 197 1000
- 120 RM 16,5 1172 0,153 344 235 1000
- 150 RM 18,0 1465 0,124 391 - 1000
- 185 RM 20,0 1808 0,0991 448 - 1000
- 240 RM 23,0 2343 0,0754 528 - 1000
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
