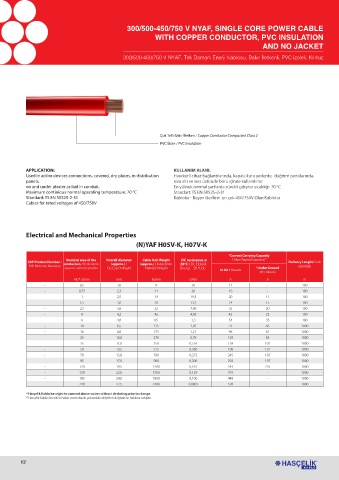

300/500-450/750 V NYAF, SINGLE CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION
AND NO JACKET
300/500-450/750 V NYAF, Tek Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, Kılıfsız

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
PVC İzole / PVC Insulation

APPLICATION: KULLANIM ALANI:
Used in active devices connections, covered, dry places, in distribution Hareketli cihaz bağlantılarında, kapalı, kuru yerlerde, dağıtım panolarında,
panels, sıva altı ve sıva üstünde boru içinde kullanılırlar.
on and under plaster as laid in conduit. En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Maximum continious normal operating temperature: 70 °C Standart: TS EN 50525-2-31
Standard: TS EN 50525-2-31 Kablolar - Beyan Gerilimi en çok 450/750V Olan Kablolar
Cables for rated voltages of 450/750V

Electrical and Mechanical Properties

(N)YAF H05V-K, H07V-K

“Current Carrying Capacity
Nominal area of the Overall diameter Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
SAP Product Number / Delivery Lenght/ Sevk
SAP Malzeme Numarası conductors / İletkenlerin (approx.) / (approx.) / Kablo Birim 20ºC / DC Elektrik uzunluğu
sayısı ve anma kesit alanı Dış Çap (Yaklaşık) Ağırlığı (Yaklaşık) Dirençi 20 C’de “Under Ground
o
In Air / Havada
/Yer Altında
No.* sqmm mm kg/km Ω/km A A m
- 0,5 2,0 9 38 11 - 100
- 0,75 2,3 11 26 16 - 100
- 1 2,5 14 19,5 20 11 100
- 1,5 3,0 20 13,3 24 15 100
- 2,5 3,6 32 7,98 32 20 100
- 4 4,2 46 4,95 42 25 100
- 6 4,8 65 3,3 54 33 100
- 10 6,5 115 1,91 73 45 1000
- 16 8,0 175 1,21 98 61 1000
- 25 10,0 270 0,78 129 83 1000
- 35 11,0 350 0,554 158 103 1000
- 50 13,5 525 0,386 198 132 1000
- 70 15,0 700 0,272 245 165 1000
- 95 17,5 900 0,206 292 197 1000
- 120 19,5 1200 0,161 344 235 1000
- 150 22,0 1500 0,129 391 - 1000
- 185 24,0 1860 0,106 448 - 1000
- 240 27,5 2400 0,0801 528 - 1000
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
