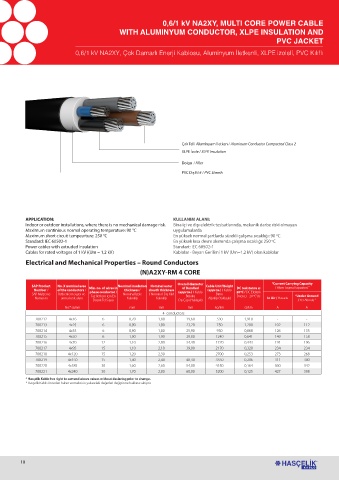

Page 16 - Hasçelik Kablo - Online Katalog

0,6/1 kV NA2XY, MULTI CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, XLPE INSULATION AND
PVC JACKET

0,6/1 kV NA2XY, Çok Damarlı Enerji Kablosu, Aluminyum İletkenli, XLPE izoleli, PVC Kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
XLPE İzole / XLPE Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 90 °C uygulamalarda
Maximum short circuit tempearture: 250 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 250 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Electrical and Mechanical Properties – Round Conductors
(N)A2XY-RM 4 CORE

Overall diameter “Current Carrying Capacity
SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer of Bundled Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Düşük Tel Sayısı Kalınlığı Kalınlığı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) In Air / Havada / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
4 conductors
708212 4x16 6 0,70 1,80 19,60 530 1,910 - -
708213 4x25 6 0,90 1,80 23,20 750 1,200 102 112
708214 4x35 6 0,90 1,80 25,90 930 0,868 126 135
708215 4x50 6 1,00 1,90 29,80 1240 0,641 149 158
708216 4x70 12 1,10 2,00 34,40 1720 0,443 191 196
708217 4x95 15 1,10 2,10 39,00 2170 0,320 234 234
708218 4x120 15 1,20 2,30 2700 0,253 273 268
708219 4x150 15 1,40 2,40 48,30 3350 0,206 311 300
708220 4x185 30 1,60 2,60 54,00 4150 0,164 360 342
708221 4x240 30 1,70 2,80 60,00 5200 0,125 427 398
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
