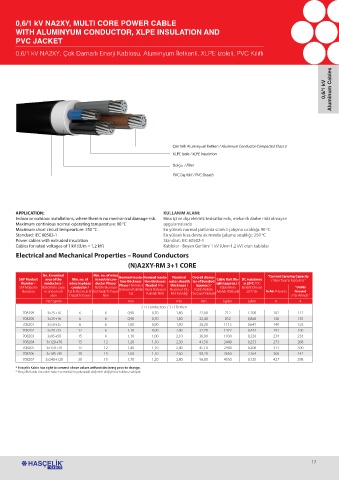

0,6/1 kV NA2XY, MULTI CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, XLPE INSULATION AND
PVC JACKET

0,6/1 kV NA2XY, Çok Damarlı Enerji Kablosu, Aluminyum İletkenli, XLPE izoleli, PVC Kılıflı

Aluminum Cables

0,6/1 kV

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
XLPE İzole / XLPE Insulation

Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 90 °C uygulamalarda
Maximum short circuit tempearture: 250 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 250 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Electrical and Mechanical Properties – Round Conductors
(N)A2XY-RM 3+1 CORE

No. X nominal Min. no. of wires Nominal insula-Nominal insula- Nominal Overall diame- “Current Carrying Capacity
SAP Product area of the Min. no. of in neutral con- tion thickness tion thickness outer sheath ter of Bundled Cable Unit We- DC resistance / Akım Taşıma Kapasitesi “
Number / conductors / wires in phase ductor Phase/ Phase / Nominal Neutral / No- thickness / (approx.) / ight (approx.) / @ 20ºC / DC
SAP Malzeme İletkenlerin sayısı conductor / Nötr İletkeni için İzolasyon Kalınlığı minal İzolasyon Nominal Dış Kablo Bükülü Kablo Birim Elektrik Dirençi “Under
Numarası ve anma kesit Faz İletkeni için En En Düşük Tel Sayısı Faz Kalınlığı Nötr Kılıf Kalınlığı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) 20 o C’de In Air / Havada Ground
alanı Düşük Tel Sayısı Nört / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors / 3+1 İletken
708199 3x25+16 6 6 0,90 0,70 1,80 22,80 712 1,200 102 112
708200 3x35+16 6 6 0,90 0,70 1,80 22,40 832 0,868 126 135
708201 3x50+25 6 6 1,00 0,90 1,90 28,20 1115 0,641 149 158
708202 3x70+35 12 6 1,10 0,90 2,00 32,70 1472 0,443 191 196
708203 3x95+50 15 6 1,10 1,00 2,10 36,90 1930 0,320 234 234
708204 3x120+70 15 12 1,20 1,10 2,30 41,50 2440 0,253 273 268
708205 3x150+70 15 12 1,40 1,10 2,40 45,10 2900 0,206 311 300
708206 3x185+95 30 15 1,60 1,10 2,60 50,20 3650 2,164 360 342
708207 3x240+120 30 15 1,70 1,20 2,80 56,00 4550 0,125 427 398
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
