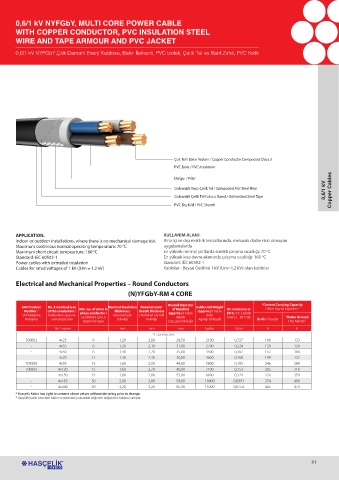

0,6/1 kV NYFGbY, MULTI CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION STEEL
WIRE AND TAPE ARMOUR AND PVC JACKET

0,6/1 kV NYFGbY,Çok Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, Çelik Tel ve Bant Zırhlı, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
0,6/1 kV Copper Cables
Galvanizli Yassı Çelik Tel / Galvanized Flat Steel Wire
Galvanizli Çelik Tel tutucu Band / Galvanized Steel Tape
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
o
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar

Electrical and Mechanical Properties – Round Conductors
(N)YFGbY-RM 4 CORE

Overall diameter “Current Carrying Capacity
SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer of Bundled Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Düşük Tel Sayısı Kalınlığı Kalınlığı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) In Air / Havada / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
4 conductors
709003 4x25 6 1,20 2,00 28,50 2100 0,727 106 133
- 4x35 6 1,20 2,10 31,00 2700 0,524 129 159
- 4x50 6 1,40 2,20 35,00 3500 0,387 157 188
- 4x70 12 1,40 2,40 40,00 4600 0,268 199 232
709289 4x95 15 1,60 2,50 44,00 5800 0,193 246 280
708893 4x120 15 1,60 2,70 48,00 7100 0,153 285 318
- 4x150 15 1,80 2,80 53,00 8600 0,124 326 359
- 4x185 30 2,00 3,00 58,60 10400 0,0991 374 406
- 4x240 30 2,20 3,20 65,30 13200 0,0754 445 473
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
