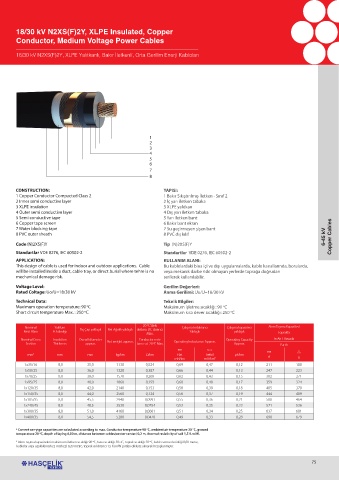

18/30 kV N2XS(F)2Y, XLPE Insulated, Copper
Conductor, Medium Voltage Power Cables

18/30 kV N2XS(F)2Y, XLPE Yalıtkanlı, Bakır İletkenli, Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8

CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE yalıtkan
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper tape screen 6 Bakır bant ekran
7 Water blocking tape 7 Su geçirmeyen şişen bant
8 PVC outer sheath 8 PVC dış kılıf 6-45 kV Copper Cables
Code (N)2XS(F)Y Tip (N)2XS(F)Y
Standartlar VDE 0276, IEC 60502-2 Standartlar VDE 0276, IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used for indoor and outdoor applications. Cable Bu kablolardaki bina içi ve dışı uygulamalarda, kablo kanallarında, borularda,
will be installed inside a duct, cable tray, or direct burial where tehre is no veya mekanik darbe riski olmayan yerlerde toprağa doğrudan
mechanical demage risk. serilerek kullanılabilir.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=18/30 kV Anma Gerilimi: Uo/U=18/30 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
20 C’deki Akım Taşıma Kapasitesi
o
Nominal Yalıtkan Çalışma Induktansı Çalışma kapasitesi
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Yaklaşık yaklaşık Toprakta
Max.
Nominal Cross Insulation Overall diameter Conductor resis- Operating Capacity In Air / Havada
Section Thickness approx. Net weight approx. tance at 20 o C Max. Operating Inductance Approx. Approx. Earth
*** “*** *** *
mm 2 mm mm kg/km Ω/km Flat Trefoil µF/km A * *
mH/km mH/km” A
1x35/16 8,0 35,0 1130 0,524 0,69 0,47 0,12 211 188
1x50/25 8,0 36,0 1320 0,387 0,66 0,44 0,13 247 223
1x70/25 8,0 38,0 1570 0,268 0,62 0,43 0,15 302 271
1x95/25 8,0 40,0 1860 0,193 0,60 0,40 0,17 359 324
1x120/35 8,0 42,0 2140 0,153 0,58 0,39 0,18 405 370
1x150/35 8,0 44,0 2560 0,124 0,56 0,37 0,19 444 409
1x185/35 8,0 45,5 2940 0,0991 0,55 0,36 0,21 500 464
1x240/45 8,0 48,5 3530 0,0754 0,53 0,35 0,23 571 536
1x300/35 8,0 51,0 4160 0,0601 0,51 0,34 0,25 637 601
1x400/35 8,0 54,5 5280 0,0470 0,49 0,33 0,28 690 679
* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 oC, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
