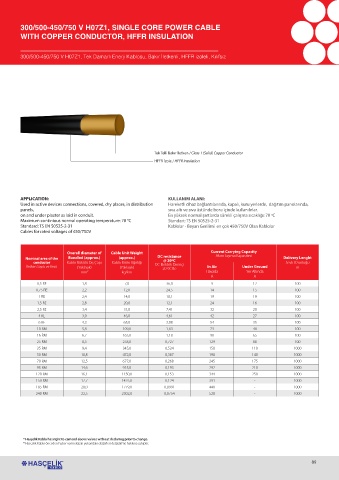

300/500-450/750 V H07Z1, SINGLE CORE POWER CABLE
WITH COPPER CONDUCTOR, HFFR INSULATION

300/500-450/750 V H07Z1, Tek Damarlı Enerji Kablosu, Bakır İletkenli, HFFR izoleli, Kılıfsız

Tek Telli Bakır İletken / Class 1 (Solid) Copper Conductor
HFFR İzole / HFFR Insulation

APPLICATION: KULLANIM ALANI:
Used in active devices connections, covered, dry places, in distribution Hareketli cihaz bağlantılarında, kapalı, kuru yerlerde, dağıtım panolarında,
panels, sıva altı ve sıva üstünde boru içinde kullanılırlar.
on and under plaster as laid in conduit. En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Maximum continious normal operating temperature: 70 °C Standart: TS EN 50525-2-31
Standard: TS EN 50525-2-31 Kablolar - Beyan Gerilimi en çok 450/750V Olan Kablolar
Cables for rated voltages of 450/750V

Overall diameter of Cable Unit Weight Current Carrying Capacity
Akım Taşıma Kapasitesi
Nominal area of the Bundled (approx.) (approx.) DC resistance Delivery Lenght
conductor Kablo Bükülü Dış Çapı Kablo Birim Ağırlığı @ 20ºC Sevk Uzunluğu
İletken Sayısı ve Kesit (Yaklaşık) (Yaklaşık) DC Elektrik Dirençi In Air Under Ground m
20 oC’de
mm” kg/km Havada Yer Altında
A A
0,5 RE 1,8 7,0 36,0 9 12 100
0,75 RE 2,2 12,0 24,5 14 15 100
1 RE 2,4 14,0 18,1 19 19 100
1,5 RE 2,8 20,0 12,1 24 16 100
2,5 RE 3,4 31,0 7,41 32 20 100
4 RE 3,9 46,0 4,61 42 27 100
6 RE 4,3 65,0 3,08 54 35 100
10 RM 5,8 109,0 1,83 73 48 100
16 RM 6,7 163,0 1,18 98 65 100
25 RM 8,3 258,0 0,727 129 88 100
35 RM 9,4 345,0 0,524 158 110 1000
50 RM 10,8 472,0 0,387 198 140 1000
70 RM 12,5 677,0 0,268 245 175 1000
95 RM 14,6 915,0 0,193 292 210 1000
120 RM 16,1 1150,0 0,153 344 250 1000
150 RM 17,7 1425,0 0,124 391 - 1000
185 RM 20,0 1779,0 0,0991 448 - 1000
240 RM 22,5 2302,0 0,0754 528 - 1000

* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
