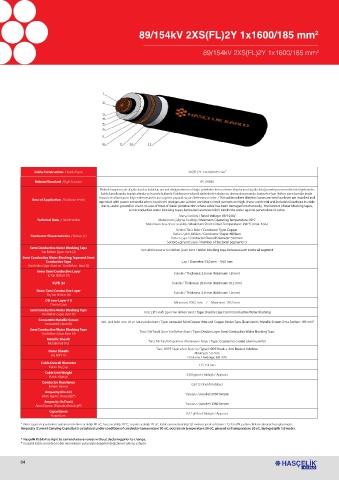

89/154kV 2XS(FL)2Y 1x1600/185 mm 2

89/154kV 2XS(FL)2Y 1x1600/185 mm 2

Cable Construction / Kablo Yapısı 2XS(FL)2Y 1x1600/185 mm²
Related Standard / İlgili Standart IEC 60840
Elektrik kayıpları çok düşük olan bu kablolar, ani yük değişimlerinin olduğu şebekeler ile kısa devre akımlarının büyük olduğu yerleşim ve endüstri bölgelerinde,
kablo kanallarında, toprak altında ve havada kullanılır. Kablonun mekanik darbelerden dolayı su alması durumunda, bariyerler (yarı iletken şişen bantlar boyla-
masına ve alüminyum folyo enlemesine) tutucu görev yaparak suyun ilerlemesini önler. / The cables where dieletric losses are very low level are installed and
Area of Application / Kullanım Yerleri
operated with power networks where load level changes are sudden and short circuit currents are high, those residental and industrial locations in cable
ducts, under ground or on air. In case of treat of water penetraction where cable has been demaged mechanically, the barriers (Water blocking tapes,
semi conductive water blocking tapes, laminated aluminum foil) blocks the water against penetration in cable.
Anma Gerilimi / Rated Voltage: 89/154kV
Technical Data / Teknik Veriler Maksimum Çalışma Sıcaklığı / Maximum Operating Temperature: 90°C
Maksimum kısa devre sıcaklığı / Maximum Short Circuit Temperature: 250 °C (max. 5 sn.)
İletken Türü: Bakır / Conductor Type: Copper
İletken Şekli: Miliken / Conductor Shape: Milliken
Conductor Characteristics / İletken (1)
İletken çapı / Conductor Overall Diameter: 50.5mm
Sektör(Segment) Sayısı / Number of Sectorial Segments: 5
Semi Conductive Water Blocking Tape Her sektör arasına Yarı iletken Şişen Bant / Water blocking tape between each sectorial segment
Yarı iletken Şişen Bant (2)
Semi Conductive Water Blocking Tape and Semi
Conductive Tape Çap / Diameter: 53,0 mm - 54,0 mm
Yarı iletken Şişen Bant ve Yarı iletken Bant (3)
Inner Semi Conductive Layer Kalınlık / Thickness: 2.0 mm (Minimum 1.8 mm)
İç Yarı İletken (4)
XLPE (5) Kalınlık / Thickness: 20.0 mm (Minimum 18.2 mm)
Outer Semi Conductive Layer Kalınlık / Thickness :2.0 mm (Minimum 1.8 mm)
Dış Yarı İletken (6)
OD over Layer # 6 Minimum: 100,5 mm / Maximum: 103,5 mm
Damar Çapı
Semi Conductive Water Blocking Tape Türü: Çift Taraflı Şişen Yarı İletken Bant / Type: Double Layer Semi Conductive Water Blocking
Yarı İletken Şişen Bant (7)
Concentric Metallic Screen Türü: Tavlı Bakır Som Tel ve Tutucu Bakır Bant / Type: Annealed Solid Copper Wire and Copper Binder Tape Ekran Kesiti / Metallic Screen Cross Section: 185 mm²
Konsantrik Ekran (8)
Semi Conductive Water Blocking Tape Türü: Çift Taraflı Şişen Yarı İletken Bant / Type: Double Layer Semi Conductive Water Blocking Tape
Yarı İletken Şişen Bant (9)
Metallic Sheath Türü: Tek Taraflı Kopolimer Alüminyum Folyo / Type: Copolymer coated aluminum foil
Metalik Kılıf (10)
Türü: HDPE Siyah+Anti Rodent / Type: HDPE Black + Anti Rodent Additive
Outer Sheath Minimum: 5.0 mm
Dış Kılıf (11)
Ortalama / Average: 6.0 mm
Cable Overall Diameter
Kablo Dış Çap 115 ± 4 mm
Cable Unit Weight
Kablo Ağırlığı 24,0 kg/mt. (Yaklaşık / Approx.)
Conductor Resistance 0,0113 Ohm/km (Max.)
İletken Direnci
Ampacity (On Air)
Akım Taşıma (Havada)(*) Yanyana / parallel: 2150 Amper
Ampacity (In Duct)
Akım Taşıma (Toprakta Boru İçi)(*) Yanyana / parallel: 1380 Amper
Capacitance 0,22 µF/km (Yaklaşık / Approx.)
Kapasitans
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 oC, hava sıcaklığı 30 o C, toprak sıcaklığı 20 oC, kablo serme derinliği 1,0 metre,toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
Ampacity (Current Carrying Capacity) is calculated under conditionsof conductor temperature 90 oC, outside air temperature 30 oC, ground soil temperature 20 oC, laying depth 1,0 meter.

* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
