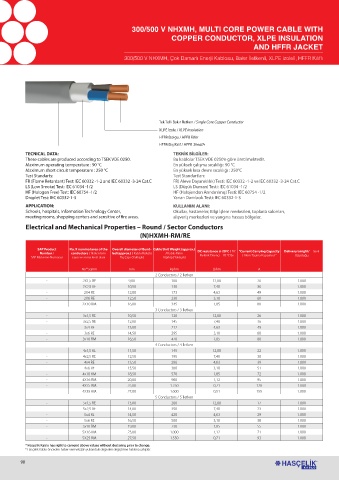

300/500 V NHXMH, MULTI CORE POWER CABLE WITH
COPPER CONDUCTOR, XLPE INSULATION
AND HFFR JACKET
300/500 V NHXMH, Çok Damarlı Enerji Kablosu, Bakır İletkenli, XLPE izoleli, HFFR Kılıflı

Tek Telli Bakır İletken / Single Core Copper Conductor
XLPE İzole / XLPE Insulation
HFFR Dolgu / HFFR Filler
HFFR Dış Kılıf / HFFR Sheath
TECNICAL DATA: TEKNİK BİLGİLER:
These cables are produced according to TSEK VDE 0250. Bu kablolar TSEK VDE 0250’e göre üretilmektedir.
Maximum operating temperature : 90 °C En yüksek çalışma sıcaklığı: 90 °C
Maximum short circuit temperature : 250 °C En yüksek kısa devre sıcaklığı : 250°C
Test Standarts: Test Standartları:
FR (Flame Retardant) Test: IEC 60332 -1-2 and IEC 60332 -3-24 Cat.C FR( Aleve Dayanıklılık) Testi: IEC 60332 -1-2 ve IEC 60332 -3-24 Cat.C
LS (Low Smoke) Test: IEC 61034 -1/2 LS (Düşük Duman) Testi: IEC 61034 -1/2
HF (Halogen Free) Test: IEC 60754 -1/2 HF (Halojenden Arındırılmış) Testi: IEC 60754 -1/2
Droplet Test: IEC 60332-1-3 Yanan Damlacık Testi: IEC 60332-1-3
APPLICATION: KULLANIM ALANI:
Schools, hospitals, Information Technology Center, Okullar, hastaneler, Bilgi İşlem merkezleri, toplantı salonları,
meeting rooms, shopping centers and sensitive of fire areas. alışveriş merkezleri ve yangına hassas bölgeler.
Electrical and Mechanical Properties – Round / Sector Conductors
(N)HXMH-RM/RE

SAP Product No. X nominal area of the Overall diameter of Bund- Cable Unit Weight (approx.) DC resistance @ 20ºC / DC “Current Carrying Capacity Delivery Lenght/ Sevk
Number / conductors / İletkenlerin led (approx.) / Kablo Bükülü / Kablo Birim Elektrik Dirençi 20 o C’de / Akım Taşıma Kapasitesi “
SAP Malzeme Numarası sayısı ve anma kesit alanı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) Uzunluğu
No.* sqmm mm kg/km Ω/km A
2 Conductors / 2 İletken
- 2X1,5 RE 9,00 100 12,00 26 1.000
- 2X2,5 RE 10,50 130 7,40 36 1.000
- 2X4 RE 12,00 173 4,63 49 1.000
- 2X6 RE 12,50 230 3,10 60 1.000
- 2X10 RM 16,00 345 1,85 80 1.000
3 Conductors / 3 İletken
- 3x1,5 RE 10,50 120 12,00 26 1.000
- 3x2,5 RE 12,00 145 7,40 36 1.000
- 3x4 RE 13,00 212 4,63 49 1.000
- 3x6 RE 14,50 295 3,10 60 1.000
- 3x10 RM 16,50 470 1,85 80 1.000
4 Conductors / 4 İletken
- 4x1,5 RE 11,50 145 12,00 22 1.000
- 4x2,5 RE 12,50 195 7,40 30 1.000
- 4x4 RE 13,50 286 4,63 39 1.000
- 4x6 RE 15,50 380 3,10 51 1.000
- 4x10 RM 18,50 570 1,85 72 1.000
- 4X16 RM 20,00 900 1,12 95 1.000
- 4X25 RM 25,00 1.250 0,71 128 1.000
- 4X35 RM 27,00 1.600 0,51 155 1.000
5 Conductors / 5 İletken
- 5x1,5 RE 13,00 200 12,00 17 1.000
- 5x2,5 RE 14,00 350 7,40 23 1.000
- 5x4 RE 14,50 420 4,63 29 1.000
- 5x6 RE 16,50 500 3,10 38 1.000
- 5x10 RM 19,00 730 1,85 55 1.000
- 5X16 RM 23,00 1.000 1,12 71 1.000
- 5X25 RM 27,50 1.550 0,71 93 1.000
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
