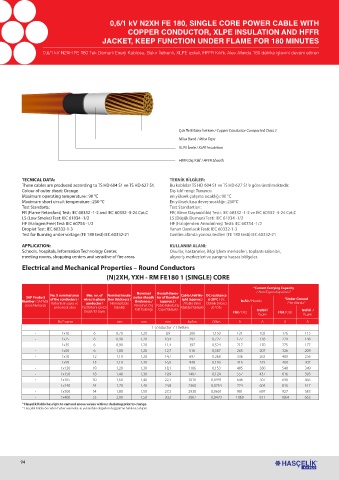

0,6/1 kV N2XH FE 180, SINGLE CORE POWER CABLE WITH
COPPER CONDUCTOR, XLPE INSULATION AND HFFR
JACKET, KEEP FUNCTION UNDER FLAME FOR 180 MINUTES

0,6/1 kV N2XH FE 180 Tek Damarlı Enerji Kablosu, Bakır İletkenli, XLPE izoleli, HFFR Kılıflı, Alev Altında 180 dakika işlevini devam ettiren

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
Mika Band / Mica Tape
XLPE İzole / XLPE Insulation

HFFR Dış Kılıf / HFFR Sheath

TECNICAL DATA: TEKNİK BİLGİLER:
These cables are produced according to TS HD 604 S1 ve TS HD 627 S1. Bu kablolar TS HD 604 S1 ve TS HD 627 S1’e göre üretilmektedir.
Colour of outer sheat: Orange Dış kılıf rengi: Turuncu
Maximum operating temperature : 90 °C en yüksek çalışma sıcaklığı: 90 °C
Maximum short circuit temperature : 250 °C En yüksek kısa devre sıcaklığı : 250°C
Test Standarts: Test Standartları:
FR (Flame Retardant) Test: IEC 60332 -1-2 and IEC 60332 -3-24 Cat.C FR( Aleve Dayanıklılık) Testi: IEC 60332 -1-2 ve IEC 60332 -3-24 Cat.C
LS (Low Smoke) Test: IEC 61034 -1/2 LS (Düşük Duman) Testi: IEC 61034 -1/2
HF (Halogen Free) Test: IEC 60754 -1/2 HF (Halojenden Arındırılmış) Testi: IEC 60754 -1/2
Droplet Test: IEC 60332-1-3 Yanan Damlacık Testi: IEC 60332-1-3
Test for Burning under voltage (FE 180 test) IEC 60332-21 Gerilim altında yanma testleri (FE 180 testi) IEC 60332-21
APPLICATION: KULLANIM ALANI:
Schools, hospitals, Information Technology Center, Okullar, hastaneler, Bilgi İşlem merkezleri, toplantı salonları,
meeting rooms, shopping centers and sensitive of fire areas. alışveriş merkezleri ve yangına hassas bölgeler.
Electrical and Mechanical Properties – Round Conductors
(N)2XH, YXH - RM FE180 1 (SINGLE) CORE

“Current Carrying Capacity
Nominal Overall diame- / Akım Taşıma Kapasitesi “
SAP Product No. X nominal area Min. no. of Nominal insula- outer sheath ter of Bundled Cable Unit We- DC resistance “Under Ground
Number / SAP Mal- of the conductors / wires in phase tion thickness / thickness / (approx.) / ight (approx.) @ 20ºC / DC In Air / Havada / Yer Altında “
zeme Numarası İletkenlerin sayısı ve conductor / Nominal İzole Nominal Dış Kablo Bükülü Dış / Kablo Birim Elektrik Dirençi
anma kesit alanı Faz İletkeni için En Kalınlığı Çapı (Yaklaşık) Ağırlığı (Yaklaşık) 20 o C’de
Düşük Tel Sayısı Kılıf Kalınlığı Flat / Düz Trefoil / Flat / Düz Trefoil /
Üçgen Üçgen
No.* sqmm mm mm mm kg/km Ω/km A A A A
1 conductor / 1 İletken
- 1x16 6 0,70 1,20 8,9 206 1,150 131 102 176 115
- 1x25 6 0,90 1,20 10,4 292 0,727 177 138 229 148
- 1x35 6 0,90 1,20 11,4 397 0,524 217 170 275 177
- 1x50 6 1,00 1,20 12,7 516 0,387 265 207 326 209
- 1x70 12 1,10 1,20 14,7 697 0,268 336 263 400 256
- 1x95 15 1,10 1,30 16,5 948 0,193 415 325 480 307
- 1x120 18 1,20 1,30 18,1 1186 0,153 485 380 548 349
- 1x150 18 1,40 1,30 19,9 1407 0,124 557 437 616 393
- 1x185 30 1,60 1,40 22,3 1810 0,0991 646 507 698 445
- 1x240 34 1,70 1,40 24,8 2360 0,0754 774 604 815 517
- 1x300 34 1,80 1,50 27,3 2930 0,0601 901 697 927 583
- 1x400 53 2,00 1,50 30,3 3867 0,0470 1060 811 1064 663
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
