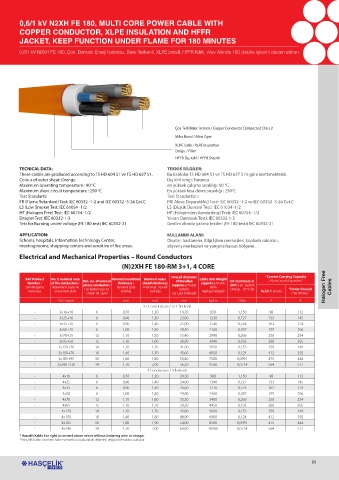

0,6/1 kV N2XH FE 180, MULTI CORE POWER CABLE WITH
COPPER CONDUCTOR, XLPE INSULATION AND HFFR
JACKET, KEEP FUNCTION UNDER FLAME FOR 180 MINUTES

0,6/1 kV N2XH FE 180, Çok Damarlı Enerji Kablosu, Bakır İletkenli, XLPE izoleli, HFFR Kılıflı, Alev Altında 180 dakika işlevini devam ettiren

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
Mika Band / Mica Tape
XLPE İzole / XLPE Insulation
Dolgu / Filler
HFFR Dış Kılıf / HFFR Sheath
TECNICAL DATA: TEKNİK BİLGİLER:
These cables are produced according to TS HD 604 S1 ve TS HD 627 S1. Bu kablolar TS HD 604 S1 ve TS HD 627 S1’e göre üretilmektedir.
Colour of outer sheat: Orange Dış kılıf rengi: Turuncu
Maximum operating temperature : 90 °C en yüksek çalışma sıcaklığı: 90 °C
Maximum short circuit temperature : 250 °C En yüksek kısa devre sıcaklığı : 250°C
Test Standarts: Test Standartları:
FR (Flame Retardant) Test: IEC 60332 -1-2 and IEC 60332 -3-24 Cat.C FR( Aleve Dayanıklılık) Testi: IEC 60332 -1-2 ve IEC 60332 -3-24 Cat.C
LS (Low Smoke) Test: IEC 61034 -1/2 LS (Düşük Duman) Testi: IEC 61034 -1/2
HF (Halogen Free) Test: IEC 60754 -1/2 HF (Halojenden Arındırılmış) Testi: IEC 60754 -1/2
Droplet Test: IEC 60332-1-3 Yanan Damlacık Testi: IEC 60332-1-3
Test for Burning under voltage (FE 180 test) IEC 60332-21 Gerilim altında yanma testleri (FE 180 testi) IEC 60332-21

APPLICATION: KULLANIM ALANI:
Schools, hospitals, Information Technology Center, Okullar, hastaneler, Bilgi İşlem merkezleri, toplantı salonları,
meeting rooms, shopping centers and sensitive of fire areas. alışveriş merkezleri ve yangına hassas bölgeler.
Electrical and Mechanical Properties – Round Conductors
(N)2XH FE 180-RM 3+1, 4 CORE

SAP Product No. X nominal area Nominal insulation Nominal outer Overall diameter Cable Unit Weight “Current Carrying Capacity
/ Akım Taşıma Kapasitesi “
Number / of the conductors / Min. no. of wires in thickness / sheath thickness of Bundled (approx.) / Kablo DC resistance @
SAP Malzeme İletkenlerin sayısı ve phase conductor / Nominal İzole / Nominal Dış Kılıf (approx.) / Kablo Birim 20ºC / DC Elektrik Halogen Free Cables
Numarası anma kesit alanı Faz İletkeni için En Kalınlığı Kalınlığı Bükülü Ağırlığı (Yaklaşık) Dirençi 20 o C’de In Air / Havada “Under Ground
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors / 3+1 İletkenli
- 3x16+10 6 0,70 1,30 19,70 830 1,150 98 112
- 3x25+16 6 0,90 1,30 23,00 1230 0,727 133 145
- 3x35+16 6 0,90 1,40 25,00 1540 0,524 162 174
- 3x50+25 6 1,00 1,50 28,40 2160 0,387 197 206
- 3x70+35 12 1,10 1,50 33,40 2990 0,268 250 254
- 3x95+50 15 1,10 1,60 36,90 3940 0,193 308 305
- 3x120+70 18 1,20 1,70 41,90 5050 0,153 359 348
- 3x150+70 18 1,40 1,70 45,60 6050 0,124 412 392
- 3x185+95 30 1,60 1,80 50,40 7500 0,0991 475 444
- 3x240+120 34 1,70 2,00 56,20 9560 0,0754 564 517
4 Conductors / 4 İletkenli
- 4x16 6 0,70 1,30 20,30 900 1,150 98 112
- 4x25 6 0,90 1,40 24,00 1340 0,727 133 145
- 4x35 6 0,90 1,40 26,60 1770 0,524 162 174
- 4x50 6 1,00 1,50 29,90 2460 0,387 197 206
- 4x70 12 1,10 1,60 35,30 3400 0,268 250 254
- 4x95 15 1,10 1,70 39,20 4450 0,193 308 305
- 4x120 18 1,20 1,70 43,80 5600 0,153 359 348
- 4x150 18 1,40 1,80 48,90 6980 0,124 412 392
- 4x185 30 1,60 1,90 54,00 8580 0,0991 475 444
- 4x240 34 1,70 2,00 60,00 10900 0,0754 564 517
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
