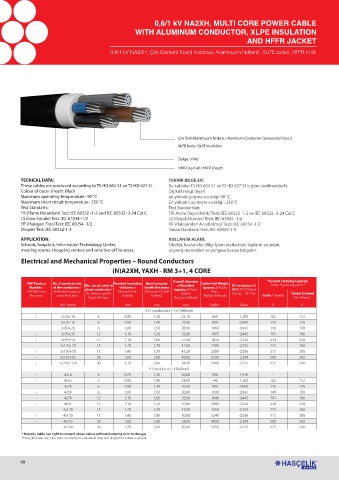

0,6/1 kV NA2XH, MULTI CORE POWER CABLE
WITH ALUMINUM CONDUCTOR, XLPE INSULATION
AND HFFR JACKET

0,6/1 kV NA2XH, Çok Damarlı Enerji Kablosu, Aluminyum İletkenli, XLPE izoleli, HFFR Kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
XLPE İzole / XLPE Insulation

Dolgu / Filler
HFFR Dış Kılıf / HFFR Sheath

TECNICAL DATA: TEKNİK BİLGİLER:
These cables are produced according to TS HD 604 S1 ve TS HD 627 S1. Bu kablolar TS HD 604 S1 ve TS HD 627 S1’e göre üretilmektedir.
Colour of outer sheath: Black Dış kılıf rengi: Siyah
Maximum operating temperature : 90 °C en yüksek çalışma sıcaklığı: 90 °C
Maximum short circuit temperature : 250 °C En yüksek kısa devre sıcaklığı : 250°C
Test Standarts: Test Standartları:
FR (Flame Retardant) Test: IEC 60332 -1-2 and IEC 60332 -3-24 Cat.C FR( Aleve Dayanıklılık) Testi: IEC 60332 -1-2 ve IEC 60332 -3-24 Cat.C
LS (Low Smoke) Test: IEC 61034 -1/2 LS (Düşük Duman) Testi: IEC 61034 -1/2
HF (Halogen Free) Test: IEC 60754 -1/2 HF (Halojenden Arındırılmış) Testi: IEC 60754 -1/2
Droplet Test: IEC 60332-1-3 Yanan Damlacık Testi: IEC 60332-1-3
APPLICATION: KULLANIM ALANI:
Schools, hospitals, Information Technology Center, Okullar, hastaneler, Bilgi İşlem merkezleri, toplantı salonları,
meeting rooms, shopping centers and sensitive of fire areas. alışveriş merkezleri ve yangına hassas bölgeler.
Electrical and Mechanical Properties – Round Conductors
(N)A2XH, YAXH - RM 3+1, 4 CORE

SAP Product No. X nominal area Nominal insulation Nominal outer Overall diameter Cable Unit Weight “Current Carrying Capacity
/ Akım Taşıma Kapasitesi “
Number / of the conductors / Min. no. of wires in thickness / sheath thickness of Bundled (approx.) / Kablo DC resistance @
SAP Malzeme İletkenlerin sayısı ve phase conductor / Nominal İzole / Nominal Dış Kılıf (approx.) / Kablo Birim 20ºC / DC Elektrik “Under Ground
Numarası anma kesit alanı Faz İletkeni için En Kalınlığı Kalınlığı Bükülü Ağırlığı (Yaklaşık) Dirençi 20 o C’de In Air / Havada
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors / 3+1 İletkenli
- 3x25+16 6 0,90 1,30 23,10 660 1,200 102 112
- 3x35+16 6 0,90 1,40 25,00 800 0,868 126 135
- 3x50+25 6 1,00 1,50 28,40 1060 0,641 149 158
- 3x70+35 12 1,10 1,50 33,00 1475 0,443 191 196
- 3x95+50 15 1,10 1,60 37,00 1850 0,320 234 234
- 3x120+70 15 1,20 1,70 42,00 2400 0,253 273 268
- 3x150+70 15 1,40 1,70 45,20 2800 0,206 311 300
- 3x185+95 30 1,60 1,80 49,00 3500 2,164 360 342
- 3x240+120 30 1,70 2,00 54,00 4400 0,125 427 398
4 Conductors / 4 İletkenli
- 4x16 6 0,70 1,30 20,00 500 1,910 - -
- 4x25 6 0,90 1,40 24,00 740 1,200 102 112
- 4x35 6 0,90 1,40 26,50 900 0,868 126 135
- 4x50 6 1,00 1,50 30,00 1180 0,641 149 158
- 4x70 12 1,10 1,60 35,00 1640 0,443 191 196
- 4x95 15 1,10 1,70 39,00 2080 0,320 234 234
- 4x120 15 1,20 1,70 43,00 2650 0,253 273 268
- 4x150 15 1,40 1,80 50,00 3240 0,206 311 300
- 4x185 30 1,60 1,90 54,00 4000 0,164 360 342
- 4x240 30 1,70 2,00 58,00 5050 0,125 427 398
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
