OPGW

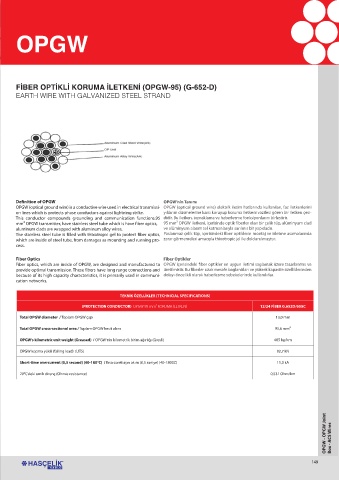

FİBER OPTİKLİ KORUMA İLETKENİ (OPGW-95) (G-652-D)
EARTH WIRE WITH GALVANIZED STEEL STRAND

Definition of OPGW OPGW’nin Tanımı
OPGW (optical ground wire) is a conductive wire used in electrical transmissi- OPGW (optical ground wire) elektrik iletim hatlarında kullanılan, faz iletkenlerini
on lines which is protects phase conductors against lightning strike. yıldırım düsmelerine karsı koruyup koruma iletkeni vazifesi gören bir iletken çesi-
This conductor compounds grounding and communication functions.95 didir. Bu iletken, topraklama ve haberlesme fonksiyonlarını birlestirir.
mm² OPGW transmitter, have stainless steel tube which is have fiber optics, 95 mm² OPGW iletkeni, içerisinde optik fiberler olan bir çelik tüp, alüminyum clad
aluminum clads are wrapped with aluminum alloy wires. ve alüminyum alasım tel katmanlarıyla sarılmıs bir yapıdadır.
The stainless steel tube is filled with thixotropic gel to protect fiber optics, Paslanmaz çelik tüp, içerisindeki fiber optiklerin montaj ve isletme asamalarında
which are inside of steel tube, from damages as mounting and running pro- zarar görmemeleri amacıyla thixotropic jel ile doldurulmuştur.
cess.

Fiber Optics Fiber Optikler
Fiber optics, which are inside of OPGW, are designed and manufactured to OPGW içerisindeki fiber optikler en uygun iletimi saglamak üzere tasarlanmıs ve
provide optimal transmission. These fibers have long range connections and üretilmistir. Bu fiberler uzak mesafe baglantıları ve yüksek kapasite özelliklerinden
because of its high capacity characteristics, it is primarily used in communi- dolayı öncelikli olarak haberlesme sebekelerinde kullanılırlar.
cation networks.

TEKNİK ÖZELLİKLER (TECHNICIAL SPECIFICATIONS)

(PROTECTION CONDUCTOR) OPGW 95 mm² KORUMA İLETKENİ 12/24 FİBER G.652D/655C
Total OPGW diameter / Toplam OPGW çapı 13,0 mm

Total OPGW cross-sectional area / Toplam OPGW kesit alanı 95,6 mm²
OPGW’s kilometric unit weight (Greased) / OPGW'nin kilometrik birim ağırlığı (Gresli) 485 kg/km
OPGW kopma yükü (failing load) (UTS) 82,7 kN

Short-time overcurrent (0,5 second) (40-180°C) / Kısa süreli aşırı akım (0,5 saniye) (40-1800C) 11,0 kA
20 C’deki omik direnç (Ohmic resistance) 0,531 Ohm/km
0

OPGW - OPGW Joint Box - ACS Wires
