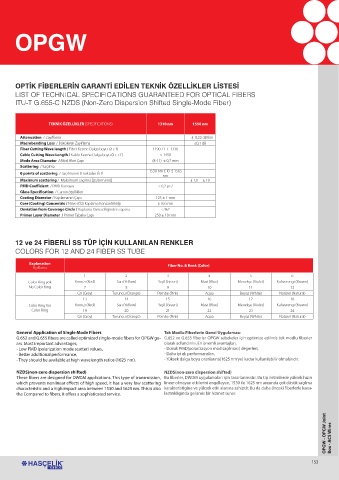

OPGW

OPTİK FİBERLERİN GARANTİ EDİLEN TEKNİK ÖZELLİKLER LİSTESİ
LIST OF TECHNICAL SPECIFICATIONS GUARANTEED FOR OPTICAL FIBERS
ITU-T G.655-C NZDS (Non-Zero Dispersion Shifted Single-Mode Fiber)

TEKNİK ÖZELLİKLER (SPECIFICATIONS) 1310 nm 1550 nm

Attenuation / Zayıflama £ 0,22 dB/km
Macrobending Loss / Bükülerek Zayıflama ≤0,1 dB
Fiber Cutting Wave length / Fiber Kesme Dalga boyu (λ c f) 1190 £ l £ 1330
Cable Cutting Wave Length / Kablo Kesme Dalga boyu (λ c c f) < 1450
Mode Area Diameter / Mod Alan Çapı (8-11) ± 0,7 mm
Scattering / Saçılma
1530 nm £ l0 £ 1565
0 points of scattering / Saçılmanın 0 noktaları (λ 0
nm
Maximum scattering / Maksimum saçılma [ps/(nm.km)] £ 1,0 £ 10
PMD Coefficient / PMD Katsayısı < 0,2 ps /
Glass Specification / Camın özellikleri
Coating Diameter / Kaplamanın Çapı 125 ± 1 mm
Core (Coating) Concentric / Nüve (Öz) Kaplama Konsantrikliğı £ 0,8 mm
Deviation from Coverage Circle / Kaplama Daireselliğinden sapma < %2
Primer Layer Diameter / Primer Tabaka Çapı 250 ± 10 mm

12 ve 24 FİBERLİ SS TÜP İÇİN KULLANILAN RENKLER
COLORS FOR 12 AND 24 FIBER SS TUBE

Explanation
Açıklama Fiber No. & Renk (Color)
1 2 3 4 5 6
Color Ring yok Kırmızı (Red) Sarı (Yellow) Yeşil (Green) Mavi (Blue) Menekşe (Violet) Kahverengi (Brown)
No Color Ring 7 8 9 10 11 12
Gri (Grey) Turuncu (Orange) Pembe (Pink) Aqua Beyaz (White) Natürel (Natural)
13 14 15 16 17 18
Color Ring Var Kırmızı (Red) Sarı (Yellow) Yeşil (Green) Mavi (Blue) Menekşe (Violet) Kahverengi (Brown)
Color Ring 19 20 21 22 23 24
Gri (Grey) Turuncu (Orange) Pembe (Pink) Aqua Beyaz (White) Natürel (Natural)

General Application of Single Mode Fibers Tek Modlu Fiberlerin Genel Uygulaması
G.652 and G.655 fibers are called optimized single-mode fibers for OPGW ge- G.652 ve G.655 fiberler OPGW sebekeler için optimize edilmis tek modlu fiberler
ars. Most important advantages, olarak adlandırılır. En önemli avantajları,
- Low PMD (polarization mode scatter) values, - Düsük PMD(polarizasyon mod saçılması) degerleri,
- Better additional performance, - Daha iyi ek performansları,
- They should be available at high wavelength ratios (1625 nm). - Yüksek dalga boyu oranlarına(1625 nm’ye) kadar kullanılabilir olmalarıdır.

NZDS(non-zero dispersion shifted) NZDS(non-zero dispersion shifted)
These fibers are designed for DWDM applications. This type of transmission, Bu fiberler, DWDM uygulamaları için tasarlanmıstır. Bu tip iletimlerde yüksek hızın
which prevents nonlinear effects of high speed, It has a very low scattering lineer olmayan etkilerini engelleyen, 1530 ile 1625 nm arasında çok düsük saçılma
characteristic and a high impact area between 1530 and 1625 nm. This is also karakteristigine ve yüksek etki alanına sahiptir. Bu da daha önceki fiberlerle karsı-
the Compared to fibers, it offers a sophisticated service. lastırıldıgında gelismis bir hizmet sunar.

OPGW - OPGW Joint Box - ACS Wires
