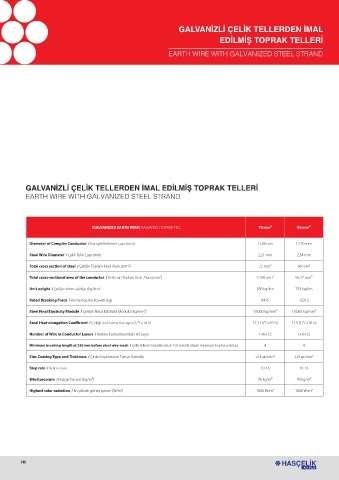

GALVANİZLİ ÇELİK TELLERDEN İMAL
EDİLMİŞ TOPRAK TELLERİ

EARTH WIRE WITH GALVANIZED STEEL STRAND

GALVANİZLİ ÇELİK TELLERDEN İMAL EDİLMİŞ TOPRAK TELLERİ
EARTH WIRE WITH GALVANIZED STEEL STRAND

(GALVANIZED EARTH WIRE) GALVANİZLİ TOPRAK TELİ 70 mm² 96 mm²

Diameter of Complex Conductor / Komple İletkenin Çapı (mm) 11,05 mm 12,70 mm
Steel Wire Diameter / Çelik Telin Çapı (mm) 2,21 mm 2,54 mm

Total cross section of steel / Çeliğin Toplam Kesit Alanı (mm²) 72 mm² 96 mm²
Total cross-sectional area of the conductor / İletkenin Toplam Kesit Alanı (mm²) 72,88 mm² 96,27 mm²

Unit weight / Çeliğin birim ağırlığı (kg/km) 580 kg/km 759 kg/km
Rated Breaking Force / Anma Kopma Kuvveti (kg) 9435 12212

Steel Final Elasticity Module / Çeliğin Nihai Elastisite Modülü (kg/mm²) 19.000 kg/mm² 19.000 kg/mm²
Steel Heat elongation Coefficient / Çeliğin Isı Uzama Katsayısı (1/˚Cx10-6) 11,5 (1/˚Cx10-6) 11,5 (1/˚Cx10-6)

Number of Wire in Conductor Layers / İletken Katmanlarındaki Tel Sayısı 1+6+12 1+6+12
Minimum breaking length at 250 mm before steel wire mesh / Çelik tellerin örgüden önce 250 mm'de olarak minimum kopma uzaması 4 4

Zinc Coating Type and Thickness / Çinko Kaplamanın Tipi ve Kalınlığı 214 gr/mm² 229 gr/mm²
Step rate / Adım oranı 10-16 10-16

Wind pressure / Rüzgar basıncı (kg/m²) 70 kg/m² 70 kg/m²
Highest solar radiation / En yüksek güneş ışınımı (W/m²) 1000 W/m² 1000 W/m²
