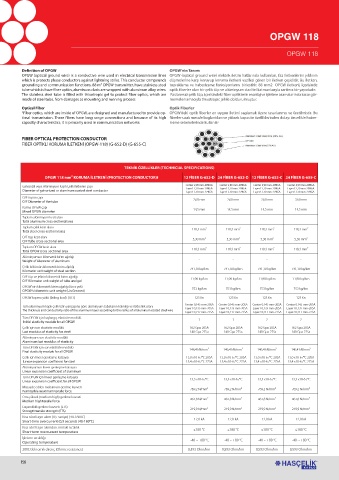

OPGW 118

OPGW 118

Definition of OPGW OPGW’nin Tanımı
OPGW (optical ground wire) is a conductive wire used in electrical transmission lines OPGW (optical ground wire) elektrik iletim hatlarında kullanılan, faz iletkenlerini yıldırım
which is protects phase conductors against lightning strike. This conductor compounds düşmelerine karşı koruyup koruma iletkeni vazifesi gören bir iletken çeşididir. Bu iletken,
grounding and communication functions. 88 m² OPGW transmitter, have stainless steel topraklama ve haberlesme fonksiyonlarını birlestirir. 88 mm2 OPGW iletkeni, içerisinde
tube which is have fiber optics, aluminum clads are wrapped with aluminum alloy wires. optik fiberler olan bir çelik tüp ve alüminyum clad tel katmanlarıyla sarılmıs bir yapıdadır.
The stainless steel tube is filled with thixotropic gel to protect fiber optics, which are Paslanmaz çelik tüp, içerisindeki fiber optiklerin montaj ve işletme asamalarında zarar gör-
inside of steel tube, from damages as mounting and running process memeleri amacıyla thixotropic jel ile doldurulmuştur.
Optical Fiber Optik Fiberler
“Fiber optics, which are inside of OPGW, are designed and manufactured to provide op- OPGW’deki optik fiberler en uygun iletimi saglamak üzere tasarlanmıs ve üretilmistir. Bu
timal transmission. These fibers have long range connections and because of its high fiberler uzak mesafe baglantıları ve yüksek kapasite özelliklerinden dolayı öncelikle haber-
capacity characteristics, it is primarily used in communication networks. lesme sebekelerinde kullanılır

FIBER OPTICAL PROTECTION CONDUCTOR
FİBER OPTİKLİ KORUMA İLETKENİ (OPGW-118) (G-652-D) (G-655-C)

TEKNİK ÖZELLİKLER (TECHNICIAL SPECIFICATIONS)
OPGW 118 mm² KORUMA İLETKENİ (PROTECTION CONDUCTOR)t 12 FİBER G-652-D 24 FİBER G-652-D 12 FİBER G-655-C 24 FİBER G-655-C
Galvanizli veya Alüminyum Kaplı Çelik iletkenin çapı Center 2,90 mm-20%SA Center 2,90 mm-20%SA Center 2,90 mm-20%SA Center 2,90 mm-20%SA
Layer1 2,70 mm-20%SA
Layer1 2,70 mm-20%SA
Layer1 2,70 mm-20%SA
Layer1 2,70 mm-20%SA
Diameter of galvanized or aluminum coated steel conductor Layer2 3,10 mm-27%SA Layer2 3,10 mm-27%SA Layer2 3,10 mm-27%SA Layer2 3,10 mm-27%SA
O/F tüpün çapı
O/F Diameter of the tube 2,60 mm 2,60 mm 2,60 mm 2,60 mm
Karma OPGW çapı 14,5 mm 14,5 mm 14,5 mm 14,5 mm
Mixed OPGW diameter
Toplam alüminyum kesit alanı
Total aluminum cross-sectional area - - - -
Toplam çelik kesit alanı
Total steel cross-sectional area 118,3 mm² 118,3 mm² 118,3 mm² 118,3 mm²
O/F tüp kesit alanı 5,30 mm² 5,30 mm² 5,30 mm² 5,30 mm²
O/F Tube cross-sectional area
Toplam OPGW kesit alanı
Total OPGW cross-sectional area 118,3 mm² 118,3 mm² 118,3 mm² 118,3 mm²
Alüminyumun kilometrik birim ağırlığı - - - -
Weight of kilometer of aluminum
Çelik bölümün kilometrik birim ağırlığı 741,10 kg/km 741,10 kg/km 741,10 kg/km 741,10 kg/km
Kilometer unit weight of steel section
O/F tüp ve jelinin kilometrik birim ağırlığı
O/F Kilometer unit weight of tube and gel 11,90 kg/km 11,90 kg/km 11,90 kg/km 11,90 kg/km
OPGW'nin kilometrik birim ağırlığı (Gres yok) 753 kg/km 753 kg/km 753 kg/km 753 kg/km
OPGW's kilometric unit weight (Un Greased)
OPGW kopma yükü (failing load) (UTS) 123 Kn 123 Kn 123 Kn 123 Kn
Center 0,145 mm-20SA Center 0,145 mm-20SA Center 0,145 mm-20SA Center 0,145 mm-20SA
Tüm alüminyum kaplı çelik telin yarıçapına göre alüminyum tabakanın kalınlığı ve iletkenlik oranı Layer1 0,135 mm-20SA Layer1 0,135 mm-20SA Layer1 0,135 mm-20SA Layer1 0,135 mm-20SA
The thickness and conductivity ratio of the aluminum layer according to the radius of all aluminum coated steel wire
Layer2 0,217 mm-27SA Layer2 0,217 mm-27SA Layer2 0,217 mm-27SA Layer2 0,217 mm-27SA
Tüm OPGW için başlangıç elastisite modülü
Initial elasticity module for all OPGW ? ? ? ?
Çelik için son elastisite modülü 162 Gpa 20SA 162 Gpa 20SA 162 Gpa 20SA 162 Gpa 20SA
Last modulus of elasticity for steel 140 Gpa 27Sa 140 Gpa 27Sa 140 Gpa 27Sa 140 Gpa 27Sa
Alüminyum son elastisite modülü - - - -
Aluminum last modulus of elasticity
Tüm OPGW için son elastisite modülü
Final elasticity module for all OPGW 146,4 kN/mm² 146,4 kN/mm² 146,4 kN/mm² 146,4 kN/mm²
Çelik için lineer genleşme katsayısı 13,0 x10-6 /°C 20SA 13,0 x10-6 /°C 20SA 13,0 x10-6 /°C 20SA 13,0 x10-6 /°C 20SA
Linear expansion coefficient for steel 13,4 x10-6 /°C 27SA 13,4 x10-6 /°C 27SA 13,4 x10-6 /°C 27SA 13,4 x10-6 /°C 27SA
Alüminyumun lineer genleşme katsayısı - - - -
Linear expansion coefficient of aluminum
Tüm OPGW için lineer genleşme katsayısı
Linear expansion coefficient for all OPGW 13,3 x10-6 /°C 13,3 x10-6 /°C 13,3 x10-6 /°C 13,3 x10-6 /°C
Müsaade edilen maksimum gerilme kuvveti 769,2 N/mm² 769,2 N/mm² 769,2 N/mm² 769,2 N/mm²
Permissible maximum tensile force
Orta yüksek (medium high) gerilme kuvveti
Medium high tensile force 461,8 N/mm² 461,8 N/mm² 461,8 N/mm² 461,8 N/mm²
Dayanıklılık gerilme kuvveti (ETS) 219,9 N/mm² 219,9 N/mm² 219,9 N/mm² 219,9 N/mm²
Strength tensile strength (ETS)
Kısa süreli aşırı akım (0,5 saniye) (40-1800C) 12,0 kA 12,0 kA 12,0 kA 12,0 kA
Short-time overcurrent (0,5 second) (40-180°C)
Kısa süreli aşırı akımdan sonraki sıcaklık ≤180 °C ≤180 °C ≤180 °C ≤180 °C
Short-term overcurrent temperature
İşletme sıcaklığı -40 ~ +80 °C -40 ~ +80 °C -40 ~ +80 °C -40 ~ +80 °C
Operating temperature
200C’deki omik direnç (Ohmic resistance) 0,593 Ohm/km 0,593 Ohm/km 0,593 Ohm/km 0,593 Ohm/km
