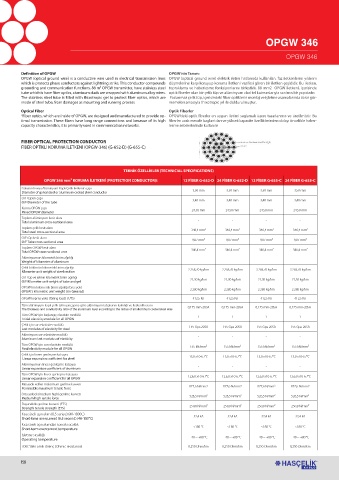

OPGW 346

OPGW 346

Definition of OPGW OPGW’nin Tanımı
OPGW (optical ground wire) is a conductive wire used in electrical transmission lines OPGW (optical ground wire) elektrik iletim hatlarında kullanılan, faz iletkenlerini yıldırım
which is protects phase conductors against lightning strike. This conductor compounds düşmelerine karşı koruyup koruma iletkeni vazifesi gören bir iletken çeşididir. Bu iletken,
grounding and communication functions. 88 m² OPGW transmitter, have stainless steel topraklama ve haberlesme fonksiyonlarını birlestirir. 88 mm2 OPGW iletkeni, içerisinde
tube which is have fiber optics, aluminum clads are wrapped with aluminum alloy wires. optik fiberler olan bir çelik tüp ve alüminyum clad tel katmanlarıyla sarılmıs bir yapıdadır.
The stainless steel tube is filled with thixotropic gel to protect fiber optics, which are Paslanmaz çelik tüp, içerisindeki fiber optiklerin montaj ve işletme asamalarında zarar gör-
inside of steel tube, from damages as mounting and running process memeleri amacıyla thixotropic jel ile doldurulmuştur.
Optical Fiber Optik Fiberler
“Fiber optics, which are inside of OPGW, are designed and manufactured to provide op- OPGW’deki optik fiberler en uygun iletimi saglamak üzere tasarlanmıs ve üretilmistir. Bu
timal transmission. These fibers have long range connections and because of its high fiberler uzak mesafe baglantıları ve yüksek kapasite özelliklerinden dolayı öncelikle haber-
capacity characteristics, it is primarily used in communication networks. lesme sebekelerinde kullanılır

FIBER OPTICAL PROTECTION CONDUCTOR
FİBER OPTİKLİ KORUMA İLETKENİ (OPGW-346) (G-652-D) (G-655-C)

TEKNİK ÖZELLİKLER (TECHNICIAL SPECIFICATIONS)
OPGW 346 mm² KORUMA İLETKENİ (PROTECTION CONDUCTOR)t 12 FİBER G-652-D 24 FİBER G-652-D 12 FİBER G-655-C 24 FİBER G-655-C
Galvanizli veya Alüminyum Kaplı Çelik iletkenin çapı
Diameter of galvanized or aluminum coated steel conductor 3,50 mm 3,50 mm 3,50 mm 3,50 mm
O/F tüpün çapı 3,40 mm 3,40 mm 3,40 mm 3,40 mm
O/F Diameter of the tube
Karma OPGW çapı 24,50 mm 24,50 mm 24,50 mm 24,50 mm
Mixed OPGW diameter
Toplam alüminyum kesit alanı
Total aluminum cross-sectional area - - - -
Toplam çelik kesit alanı 346,4 mm² 346,4 mm² 346,4 mm² 346,4 mm²
Total steel cross-sectional area
O/F tüp kesit alanı 9,07 mm² 9,07 mm² 9,07 mm² 9,07 mm²
O/F Tube cross-sectional area
Toplam OPGW kesit alanı
Total OPGW cross-sectional area 346,4 mm² 346,4 mm² 346,4 mm² 346,4 mm²
Alüminyumun kilometrik birim ağırlığı - - - -
Weight of kilometer of aluminum
Çelik bölümün kilometrik birim ağırlığı
Kilometer unit weight of steel section 2.258,70 kg/km 2.258,70 kg/km 2.258,70 kg/km 2.258,70 kg/km
O/F tüp ve jelinin kilometrik birim ağırlığı 21,30 kg/km 21,30 kg/km 21,30 kg/km 21,30 kg/km
O/F Kilometer unit weight of tube and gel
OPGW'nin kilometrik birim ağırlığı (Gres yok) 2.280 kg/km 2.280 kg/km 2.280 kg/km 2.280 kg/km
OPGW's kilometric unit weight (Un Greased)
OPGW kopma yükü (failing load) (UTS) 412,5 Kn 412,5 Kn 412,5 Kn 412,5 Kn
Tüm alüminyum kaplı çelik telin yarıçapına göre alüminyum tabakanın kalınlığı ve iletkenlik oranı
The thickness and conductivity ratio of the aluminum layer according to the radius of all aluminum coated steel wire 0,175 mm-20SA 0,175 mm-20SA 0,175 mm-20SA 0,175 mm-20SA
Tüm OPGW için başlangıç elastisite modülü
Initial elasticity module for all OPGW ? ? ? ?
Çelik için son elastisite modülü 155 Gpa 20SA 155 Gpa 20SA 155 Gpa 20SA 155 Gpa 20SA
Last modulus of elasticity for steel
Alüminyum son elastisite modülü - - - -
Aluminum last modulus of elasticity
Tüm OPGW için son elastisite modülü
Final elasticity module for all OPGW 155 kN/mm² 155 kN/mm² 155 kN/mm² 155 kN/mm²
Çelik için lineer genleşme katsayısı 13,0 x10-6 /°C 13,0 x10-6 /°C 13,0 x10-6 /°C 13,0 x10-6 /°C
Linear expansion coefficient for steel
Alüminyumun lineer genleşme katsayısı - - - -
Linear expansion coefficient of aluminum
Tüm OPGW için lineer genleşme katsayısı
Linear expansion coefficient for all OPGW 12,6,0 x10-6 /°C 12,6,0 x10-6 /°C 12,6,0 x10-6 /°C 12,6,0 x10-6 /°C
Müsaade edilen maksimum gerilme kuvveti 877,6 N/mm2 877,6 N/mm2 877,6 N/mm 2 877,6 N/mm2
Permissible maximum tensile force
Orta yüksek (medium high) gerilme kuvveti
Medium high tensile force 526,5 N/mm² 526,5 N/mm² 526,5 N/mm² 526,5 N/mm²
Dayanıklılık gerilme kuvveti (ETS) 250,8 N/mm² 250,8 N/mm² 250,8 N/mm² 250,8 N/mm²
Strength tensile strength (ETS)
Kısa süreli aşırı akım (0,5 saniye) (40-1800C) 32,4 kA 32,4 kA 32,4 kA 32,4 kA
Short-time overcurrent (0,5 second) (40-180°C)
Kısa süreli aşırı akımdan sonraki sıcaklık ≤180 °C ≤180 °C ≤180 °C ≤180 °C
Short-term overcurrent temperature
İşletme sıcaklığı -40 ~ +80 °C -40 ~ +80 °C -40 ~ +80 °C -40 ~ +80 °C
Operating temperature
200C’deki omik direnç (Ohmic resistance) 0,250 Ohm/km 0,250 Ohm/km 0,250 Ohm/km 0,250 Ohm/km
