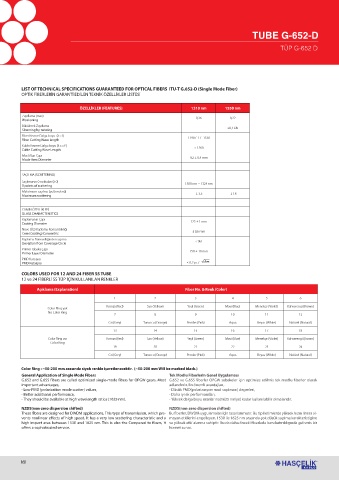

TUBE G-652-D
TÜP G-652 D
LIST OF TECHNICAL SPECIFICATIONS GUARANTEED FOR OPTICAL FIBERS ITU-T G.652-D (Single Mode Fiber)
OPTİK FİBERLERİN GARANTİ EDİLEN TEKNİK ÖZELLİKLER LİSTESİ
ÖZELLİKLER (FEATURES) 1310 nm 1550 nm
Zayıflama (max)
Weakening 0,36 0,22
Bükülerek Zayıflama ≤0,1 Db
Slimming by twisting
Fiber Kesme Dalga boyu (λ c f)
Fiber Cutting Wave length 1190 £ l £ 1330
Kablo Kesme Dalga boyu (λ c c f)
Cable Cutting Wave Length < 1260
Mod Alan Çapı 9,2 ± 0,4 mm
Mode Area Diameter
SAÇILMA (SCATTERING)
Saçılmanın 0 noktaları (λ 0) 1300 nm ~ 1324 nm
0 points of scattering
Maksimum saçılma [ps/(nm.km)] £ 3,5 £ 18
Maximum scattering
CAMIN ÖZELLİKLERİ
GLASS CHARACTERISTICS
Kaplamanın Çapı 125 ± 1 mm
Coating Diameter
Nüve (Öz) Kaplama Konsantrikliği
Core (Coating) Concentric £ 0,6 mm
Kaplama Daireselliğinden sapma < %1
Deviation from Coverage Circle
Primer Tabaka Çapı 250 ± 10 mm
Primer Layer Diameter
PMD Katsayısı
PMD Katsayısı ≤ 0,2 ps / km
COLORS USED FOR 12 AND 24 FIBER SS TUBE
12 ve 24 FİBERLİ SS TÜP İÇİN KULLANILAN RENKLER
Açıklama (Explanation) Fiber No. & Renk (Color)
1 2 3 4 5 6
Kırmızı (Red) Sarı (Yellow) Yeşil (Green) Mavi (Blue) Menekşe (Violet) Kahverengi (Brown)
Color Ring yok
No Color Ring
7 8 9 10 11 12
Gri (Grey) Turuncu (Orange) Pembe (Pink) Aqua Beyaz (White) Natürel (Natural)
13 14 15 16 17 18
Color Ring var Kırmızı (Red) Sarı (Yellow) Yeşil (Green) Mavi (Blue) Menekşe (Violet) Kahverengi (Brown)
Color Ring
19 20 21 22 23 24
Gri (Grey) Turuncu (Orange) Pembe (Pink) Aqua Beyaz (White) Natürel (Natural)
Color Ring : ~50-200 mm arasında siyah renkle işaretlenecektir. (~50-200 mm Will be marked black.)
General Application of Single Mode Fibers Tek Modlu Fiberlerin Genel Uygulaması
G.652 and G.655 fibers are called optimized single-mode fibers for OPGW gears. Most G.652 ve G.655 fiberler OPGW sebekeler için optimize edilmis tek modlu fiberler olarak
important advantages, adlandırılır. En önemli avantajları,
- Low PMD (polarization mode scatter) values, - Düsük PMD(polarizasyon mod saçılması) degerleri,
- Better additional performance, - Daha iyi ek performansları,
- They should be available at high wavelength ratios (1625 nm). - Yüksek dalga boyu oranlarına(1625 nm’ye) kadar kullanılabilir olmalarıdır.
NZDS(non-zero dispersion shifted) NZDS(non-zero dispersion shifted)
These fibers are designed for DWDM applications. This type of transmission, which pre- Bu fiberler, DWDM uygulamaları için tasarlanmıstır. Bu tip iletimlerde yüksek hızın lineer ol-
vents nonlinear effects of high speed, It has a very low scattering characteristic and a mayan etkilerini engelleyen, 1530 ile 1625 nm arasında çok düsük saçılma karakteristigine
high impact area between 1530 and 1625 nm. This is also the Compared to fibers, it ve yüksek etki alanına sahiptir. Bu da daha önceki fiberlerle karsılastırıldıgında gelismis bir
offers a sophisticated service. hizmet sunar.
160
