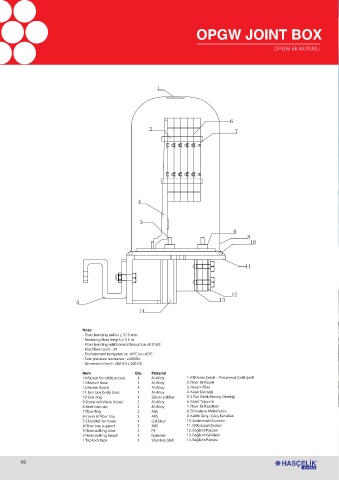

OPGW JOINT BOX

OPGW EK KUTUSU

Note:
- Fiber bending radius ≥ 37.5 mm
- Retaining fiber length ≥ 1.5 m
- Fiber bending additional attenuation ≤0.01dB
- Max fiber count : 24
- Environment tempereture -40 C to +65 C
0
0
- Side pressure resistance : ≥2000N
- Dimension (mm) : 480 (H) x 200 (Ω)
Item Qty. Material
14 Fasten for cable access 1 Al-Alloy 1. Kilitleme Şeridi – Paslanmaz Çelik Şerit
13 Branch Base 1 Al-Alloy 2. Fiber Ek Kaseti
12 Fasten Board 1 Al-Alloy 3. Rezerv fiber
11 Join box body base 1 Al-Alloy 4. Kaset Desteği
10 Seal ring 1 Silicon rubber 5. S Tipi Direk Montaj Desteği
9 Screw with hole (tube) 2 Al-Alloy 6. Kaset Taşıyıcısı
8 Joint box cap 1 Al-Alloy 7. Fiber Ek Kasetleri
7 Fiber Tray 2 ABS 8. EK Kutusu Muhafazası
6 Cover of fiber tray 2 ABS 9. Kablo Giriş / Çıkış Kanalları
5 S bracket for tower 1 Gal.Steel 10. SızdırmazlıkContası
4 Fiber tray support 1 ABS 11. EKKutusuGövdesi
3 Fiber coilling tube 2 PE 12. BağlantıParçası
2 Fiber coilling board 1 Nylon66 13. BağlantıGövdesi
1 Top lock tape 1 Stainless Stell 14. BağlantıParçası
