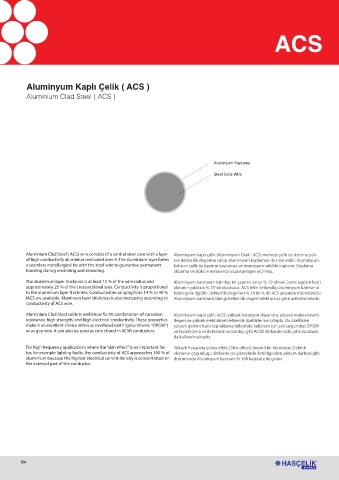

Page 162 - Hasçelik Kablo - Online Katalog

ACS

Aluminyum Kaplı Çelik ( ACS )
Aluminium Clad Steel ( ACS )

Aluminyum Kaplama

Steel Core Wire

Aluminium Clad Steel ( ACS) wire consists of a central steel core with a layer Aluminyum kaplı çelik (Aluminyum Clad - ACS) merkezi çelik tel üzerine yük-
of high conductivity aluminium extruded over it. The aluminium layer forms sek iletkenlik degerine sahip aluminyum kaplaması ile imal edilir. Aluminyum
a seamless metallurgical tie with the steel wire to guarantee permanent katman çelik öz üzerine kaynaksız ve muntazam sekilde kaplanır. Kaplama
bonding during rewinding and stranding. aktarma ve büküm esnasında yapıskanlıgını yitirmez.
The aluminium layer thickness is at least 10 % of the wire radius and Aluminyum katmanın kalınlıgı tel çapının en az % 10 olmak üzere toplam kesit
approximately 25 % of the cross sectional area. Conductivity is proportional alanının yaklasık % 25’ ini olusturur. ACS telin iletkenligi aluminyum katmanın
to the aluminium layer thickness. Conductivities ranging from 14 % to 40 % kalınlıgı ile ilgilidir. iletkenlik degerleri % 14 ile % 40 ACS arasında mümkündür.
IACS are available. Aluminum layer thickness is also increasing according to Aluminyum katman kalınlıgı iletkenlik degerindeki artısa göre arttırılmaktadır.
conductivity of ACS wire.

Aluminium Clad Steel cable is well know for its combination of corrosion Aluminyum kaplı çelik {ACS) yüksek korozyon dayanımı, yüksek mukavement
resistance, high strength, and high electrical conductivity. These properties degeri ve yüksek elektiriksel iletkenlik özelliklerine sahiptir. Bu özellikleri
make it an excellent choice either as overhead earth (ground wire, “OPGW”) yüksek gerilim hattı topraklama tellerinde kullanım için çok uygundur. OPGW
or as guy wire. it can also be used as core strand in ACSR conductors. ve topraklama ve iletkende kullandıgı gibi ACSR iletkenlerinde çelik öz olarak
da kullanılmaktadır.

For high frequency applications where the “skin effect” is an important fac- Yüksek frekansta yüzey etkisi (Skin effect) önemli bir faktördür. Elektrik
tor, for example lighting faults, the conductivity of ACS approaches 100 % of akımının çogunlugu iletkenin dıs yüzeyinde iletildiginden yıldırm darbesi gibi
aluminium because the highest electrical current density is concentrated on durumlarda Aluminyum katmanı % 100 kapasite ile çalısır.
the external part of the conductor.

164
