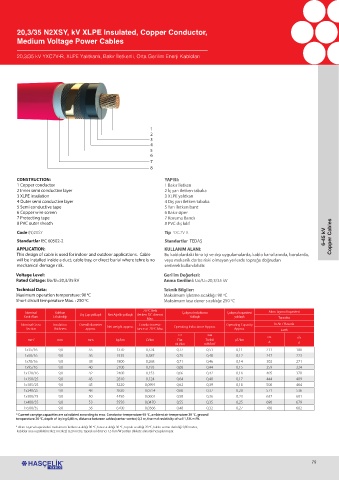

20,3/35 N2XSY, kV XLPE Insulated, Copper Conductor,
Medium Voltage Power Cables

20,3/35 kV YXC7V-R, XLPE Yalıtkanlı, Bakır İletkenli, Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8

CONSTRUCTION: YAPISI:
1 Copper conductor 1 Bakır İletken
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE yalıtkan
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper wire screen 6 Bakır siper
7 Protecting tape 7 Koruma Bandı
8 PVC outer sheath 8 PVC dış kılıf
Code (N)2XSY Tip YXC7V-R
Standartlar IEC 60502-2 Standartlar TEDAŞ 6-45 kV Copper Cables
APPLICATION: KULLANIM ALANI:
This design of cable is used for indoor and outdoor applications. Cable Bu kablolardaki bina içi ve dışı uygulamalarda, kablo kanallarında, borularda,
will be installed inside a duct, cable tray, or direct burial where tehre is no veya mekanik darbe riski olmayan yerlerde toprağa doğrudan
mechanical demage risk. serilerek kullanılabilir.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=20,3/35 kV Anma Gerilimi: Uo/U=20,3/35 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
o
20 C’deki Akım Taşıma Kapasitesi
Nominal Yalıtkan Çalışma Induktansı Çalışma kapasitesi
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Yaklaşık yaklaşık Toprakta
Max.
Nominal Cross Insulation Overall diameter Conductor resis- Operating Capacity In Air / Havada
Section Thickness approx. Net weight approx. tance at 20 o C Max. Operating Inductance Approx. Approx. Earth
*** “*** *** *
mm 2 mm mm kg/km Ω/km Flat Trefoil µF/km A * *
mH/km mH/km” A
1x35/16 9,0 35 1370 0,524 0,77 0,51 0,11 211 188
1x50/16 9,0 36 1535 0,387 0,75 0,48 0,12 247 223
1x70/16 9,0 38 1800 0,268 0,71 0,46 0,14 302 271
1x95/16 9,0 40 2100 0,193 0,68 0,44 0,15 359 324
1x120/16 9,0 42 2400 0,153 0,66 0,42 0,16 405 370
1x150/25 9,0 43 2810 0,124 0,64 0,40 0,17 444 409
1x185/25 9,0 45 3220 0,0991 0,62 0,39 0,18 500 464
1x240/25 9,0 48 3830 0,0754 0,60 0,37 0,20 571 536
1x300/25 9,0 50 4450 0,0601 0,58 0,36 0,23 637 601
1x400/35 9,0 53 5550 0,0470 0,55 0,35 0,25 690 679
1x500/35 9,0 56 6700 0,0366 0,48 0,32 0,27 780 682
* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
