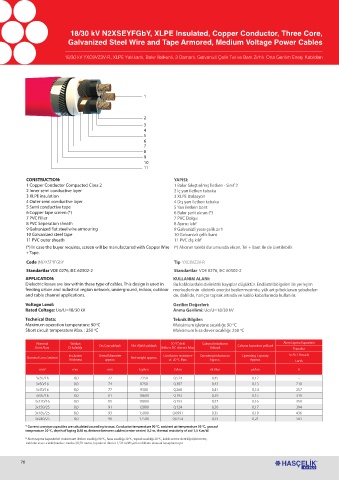

18/30 kV N2XSEYFGbY, XLPE Insulated, Copper Conductor, Three Core,
Galvanized Steel Wire and Tape Armored, Medium Voltage Power Cables

18/30 kV YXC8VZ3V-R, XLPE Yalıtkanlı, Bakır İletkenli, 3 Damarlı, Galvanizli Çelik Tel ve Bant Zırhlı Orta Gerilim Enerji Kabloları

1

2
3
4
5
6
7
8
9
10
11

CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE izolasyon
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper tape screen (*) 6 Bakır şerit ekran (*)
7 PVC Filler 7 PVC Dolgu
8 PVC Seperation sheath 8 Ayırıcı kılıf
9 Galvanized flat steel wire armouring 9 Galvanizli yassı çelik zırh
10 Galvanized steel tape 10 Galvanizli çelik bant
11 PVC outer sheath 11 PVC dış kılıf
(*) In case the buyer requires, screen will be manufactured with Copper Wire (*) Alıcının talebi durumunda ekran, Tel + Bant ile de üretilebilir.
+ Tape.
Code (N)2XSEYFGbY Tip YXC8VZ3V-R
Standartlar VDE 0276, IEC 60502-2 Standartlar VDE 0276, IEC 60502-2
APPLICATION: KULLANIM ALANI:
Dielectric losses are low within these type of cables. This design is used in Bu kablolardaki dielektrik kayıplar düşüktür. Endüstri bölgeleri ile yerleşim
feeding urban and industrial region network, underground, indoor, outdoor merkezlerinin elektrik enerjisi beslenmesinde, yük artışı beklenen şebekeler-
and cable channel applications. de, dahilde, hariçte toprak altında ve kablo kaballarında kullanılır.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=18/30 kV Anma Gerilimi: Uo/U=18/30 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
o
Nominal Yalıtkan 20 C’deki Çalışma Induktansı Akım Taşıma Kapasitesi
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Max. Yaklaşık Çalışma kapasitesi yaklaşık Toprakta
Nominal Cross Section Insulation Overall diameter Net weight approx. Conductor resistance Operating Inductance Operating Capacity In Air / Havada
Thickness approx. at 20 o C Max. Approx. Approx. Earth
mm 2 mm mm kg/km Ω/km mH/km µF/km A
3x35/16 8,0 72 7350 0,524 0,45 0,12 -
3x50/16 8,0 74 8250 0,387 0,43 0,13 210
3x70/16 8,0 77 9300 0,268 0,41 0,14 257
3x95/16 8,0 81 10600 0,193 0,39 0,15 310
3x120/16 8,0 85 10800 0,153 0,37 0,16 350
3x150/25 8,0 91 12800 0,124 0,36 0,17 394
3x185/25 8,0 93 15000 0,0991 0,35 0,19 436
3x240/25 8,0 98 17500 0,0754 0,33 0,21 503
* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
