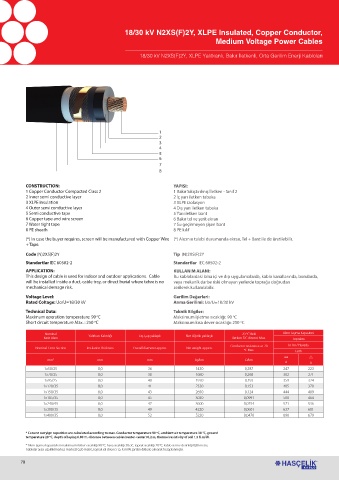

18/30 kV N2XS(F)2Y, XLPE Insulated, Copper Conductor,
Medium Voltage Power Cables

18/30 kV N2XS(F)2Y, XLPE Yalıtkanlı, Bakır İletkenli, Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8

CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE izolasyon
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper tape and wire screen 6 Bakır tel ve şerit ekran
7 Water tight tape 7 Su geçirmeyen şişen bant
8 PE sheath 8 PE kılıf
(*) In case the buyer requires, screen will be manufactured with Copper Wire (*) Alıcının talebi durumunda ekran, Tel + Bant ile de üretilebilir.
+ Tape.
Code (N)2XS(F)2Y Tip (N)2XS(F)2Y
Standartlar IEC 60502-2 Standartlar IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used for indoor and outdoor applications. Cable Bu kablolardaki bina içi ve dışı uygulamalarda, kablo kanallarında, borularda,
will be installed inside a duct, cable tray, or direct burial where tehre is no veya mekanik darbe riski olmayan yerlerde toprağa doğrudan
mechanical demage risk. serilerek kullanılabilir.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=18/30 kV Anma Gerilimi: Uo/U=18/30 kV
Technical Data: Teknik Bilgiler:
o
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
Nominal 20 C’deki Akım Taşıma Kapasitesi
o
Kesit Alanı Yalıtkan Kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Max. Toprakta
Nominal Cross Section Insulation Thickness Overall diameter approx. Net weight approx. Conductor resistance at 20 In Air / Havada
o C Max.
Earth
*** *
mm 2 mm mm kg/km Ω/km * *
A A
1x50/25 8,0 36 1430 0,387 247 223
1x70/25 8,0 38 1680 0,268 302 271
1x95/25 8,0 40 1970 0,193 359 324
1x120/35 8,0 41 2330 0,153 405 370
1x150/35 8,0 43 2650 0,124 444 409
1x185/35 8,0 45 3030 0,0991 500 464
1x240/45 8,0 47 3600 0,0754 571 536
1x300/35 8,0 49 4220 0,0601 637 601
1x400/35 8,0 52 5220 0,0470 690 679
* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 oC, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
