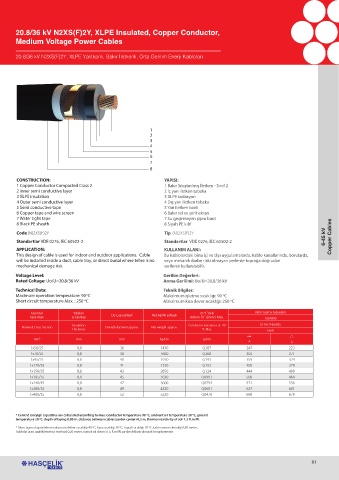

20.8/36 kV N2XS(F)2Y, XLPE Insulated, Copper Conductor,
Medium Voltage Power Cables

20.8/36 kV N2XS(F)2Y, XLPE Yalıtkanlı, Bakır İletkenli, Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8

CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE izolasyon
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper tape and wire screen 6 Bakır tel ve şerit ekran
7 Water tight tape 7 Su geçirmeyen şişen bant
8 Black PE sheath 8 Siyah PE kılıf
Code (N)2XS(F)2Y Tip (N)2XS(F)2Y 6-45 kV Copper Cables
Standartlar VDE 0276, IEC 60502-2 Standartlar VDE 0276, IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used for indoor and outdoor applications. Cable Bu kablolardaki bina içi ve dışı uygulamalarda, kablo kanallarında, borularda,
will be installed inside a duct, cable tray, or direct burial where tehre is no veya mekanik darbe riski olmayan yerlerde toprağa doğrudan
mechanical demage risk. serilerek kullanılabilir.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=20,8/36 kV Anma Gerilimi: Uo/U=20,8/36 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
o
o
Nominal Yalıtkan 20 C’deki Akım Taşıma Kapasitesi
o
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Max. Toprakta
Insulation Conductor resistance at 20 In Air / Havada
Nominal Cross Section Overall diameter approx. Net weight approx.
Thickness o C Max. Earth
*** *
mm 2 mm mm kg/km Ω/km * *
A A
1x50/25 8,8 36 1430 0,387 247 223
1x70/25 8,8 38 1680 0,268 302 271
1x95/25 8,8 40 1970 0,193 359 324
1x120/35 8,8 41 2330 0,153 405 370
1x150/35 8,8 43 2650 0,124 444 409
1x185/35 8,8 45 3030 0,0991 500 464
1x240/45 8,8 47 3600 0,0754 571 536
1x300/35 8,8 49 4220 0,0601 637 601
1x400/35 8,8 52 5220 0,0470 690 679

* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 o C, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.
