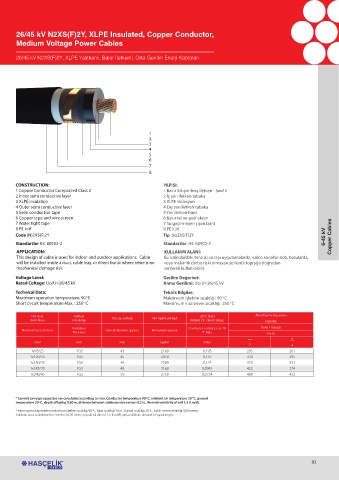

26/45 kV N2XS(F)2Y, XLPE Insulated, Copper Conductor,
Medium Voltage Power Cables

26/45 kV N2XS(F)2Y, XLPE Yalıtkanlı, Bakır İletkenli, Orta Gerilim Enerji Kabloları

1
2
3
4
5
6
7
8

CONSTRUCTION: YAPISI:
1 Copper Conductor Compacted Class 2 1 Bakır Sıkıştırılmış İletken - Sınıf 2
2 Inner semi conductive layer 2 İç yarı iletken tabaka
3 XLPE insulation 3 XLPE izolasyon
4 Outer semi conductive layer 4 Dış yarı iletken tabaka
5 Semi conductive tape 5 Yarı iletken bant
6 Copper tape and wire screen 6 Bakır tel ve şerit ekran
7 Water tight tape 7 Su geçirmeyen şişen bant
8 PE kılıf 8 PE kılıf
Code (N)2XS(F)2Y Tip (N)2XS(F)2Y 6-45 kV Copper Cables
Standartlar IEC 60502-2 Standartlar IEC 60502-2
APPLICATION: KULLANIM ALANI:
This design of cable is used for indoor and outdoor applications. Cable Bu kablolardaki bina içi ve dışı uygulamalarda, kablo kanallarında, borularda,
will be installed inside a duct, cable tray, or direct burial where tehre is no veya mekanik darbe riski olmayan yerlerde toprağa doğrudan
mechanical demage risk. serilerek kullanılabilir.
Voltage Level: Gerilim Değerleri:
Rated Coltage: Uo/U=26/45 kV Anma Gerilimi: Uo/U=26/45 kV
Technical Data: Teknik Bilgiler:
Maximum operation temperature: 90 C Maksimum işletme sıcaklığı: 90 C
o
o
o
o
Short circuit temperature Max. : 250 C Maksimum kısa dever sıcaklığı: 250 C
Nominal Yalıtkan 20 C’deki Akım Taşıma Kapasitesi
o
Kesit Alanı Et kalınlığı Dış Çap yaklaşık Net Ağırlık yaklaşık iletken DC direnci Max. Toprakta
Nominal Cross Section Insulation Overall diameter approx. Net weight approx. Conductor resistance at 20 In Air / Havada
Thickness o C Max. Earth
*** *
mm 2 mm mm kg/km Ω/km * *
A A
1x95/25 10,5 43 2160 0,193 295 261
1x120/35 10,5 45 2450 0,153 334 295
1x150/35 10,5 46 2780 0,124 375 331
1x185/35 10,5 48 3160 0,0991 422 374
1x240/45 10,5 50 3750 0,0754 488 433

* Current carryign capacities are calculated according to max. Conductor temperature 90 o C, ambient air temperature 30 °C, ground
temperature 20 o C, depth of laying 0,80 m, distance between cables(center-center) 0,2 m, thermal resistivity of soil 1,5 K.m/W.
* Akım taşıma kapasiteleri maksimum iletken sıcaklığı 90 o C, hava sıcaklığı 30 oC, toprak sıcaklığı 20 o C, kablo serme derinliği 0,80 metre,
kablolar arası uzaklık(merkez-merkez) 0,20 metre, toprak ısıl direnci 1,5 K.m/W şartları dikkate alınarak hesaplanmıştır.

83
