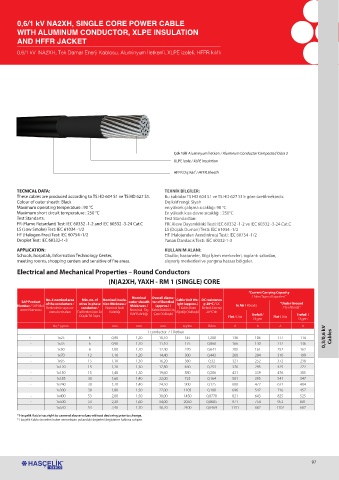

0,6/1 kV NA2XH, SINGLE CORE POWER CABLE
WITH ALUMINUM CONDUCTOR, XLPE INSULATION
AND HFFR JACKET

0,6/1 kV NA2XH, Tek Damar Enerji Kablosu, Aluminyum İletkenli, XLPE izoleli, HFFR kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
XLPE İzole / XLPE Insulation
HFFR Dış Kılıf / HFFR Sheath

TECNICAL DATA: TEKNİK BİLGİLER:
These cables are produced according to TS HD 604 S1 ve TS HD 627 S1. Bu kablolar TS HD 604 S1 ve TS HD 627 S1’e göre üretilmektedir.
Colour of outer sheath: Black Dış kılıf rengi: Siyah
Maximum operating temperature : 90 °C en yüksek çalışma sıcaklığı: 90 °C
Maximum short circuit temperature : 250 °C En yüksek kısa devre sıcaklığı : 250°C
Test Standarts: Test Standartları:
FR (Flame Retardant) Test: IEC 60332 -1-2 and IEC 60332 -3-24 Cat.C FR( Aleve Dayanıklılık) Testi: IEC 60332 -1-2 ve IEC 60332 -3-24 Cat.C
LS (Low Smoke) Test: IEC 61034 -1/2 LS (Düşük Duman) Testi: IEC 61034 -1/2
HF (Halogen Free) Test: IEC 60754 -1/2 HF (Halojenden Arındırılmış) Testi: IEC 60754 -1/2
Droplet Test: IEC 60332-1-3 Yanan Damlacık Testi: IEC 60332-1-3
APPLICATION: KULLANIM ALANI:
Schools, hospitals, Information Technology Center, Okullar, hastaneler, Bilgi İşlem merkezleri, toplantı salonları,
meeting rooms, shopping centers and sensitive of fire areas. alışveriş merkezleri ve yangına hassas bölgeler.
Electrical and Mechanical Properties – Round Conductors
(N)A2XH, YAXH - RM 1 (SINGLE) CORE

“Current Carrying Capacity
Nominal Overall diame- / Akım Taşıma Kapasitesi “
SAP Product No. X nominal area Min. no. of Nominal insula- outer sheath ter of Bundled Cable Unit We- DC resistance “Under Ground
Number / SAP Mal- of the conductors / wires in phase tion thickness / thickness / (approx.) / ight (approx.) @ 20ºC / DC In Air / Havada / Yer Altında “
zeme Numarası İletkenlerin sayısı ve conductor / Nominal İzole Nominal Dış Kablo Bükülü Dış / Kablo Birim Elektrik Dirençi
anma kesit alanı Faz İletkeni için En Kalınlığı Kılıf Kalınlığı Çapı (Yaklaşık) Ağırlığı (Yaklaşık) 20 o C’de
Düşük Tel Sayısı Flat / Düz Trefoil / Flat / Düz Trefoil /
Üçgen Üçgen
No.* sqmm mm mm mm kg/km Ω/km A A A A
1 conductor / 1 İletken
- 1x25 6 0,90 1,20 10,10 145 1,200 136 106 177 114 0,3/0,6 kV Cables
- 1x35 6 0,90 1,20 11,10 175 0,868 166 130 212 136
- 1x50 6 1,00 1,20 12,40 220 0,641 205 161 252 162
- 1x70 12 1,10 1,20 14,40 300 0,443 260 204 310 199
- 1x95 15 1,10 1,30 16,20 380 0,32 321 252 372 238
- 1x120 15 1,20 1,30 17,80 480 0,253 376 295 425 272
- 1x150 15 1,40 1,30 19,60 580 0,206 431 339 476 305
- 1x185 30 1,60 1,40 22,00 725 0,164 501 395 541 347
- 1x240 30 1,70 1,40 24,50 900 0,125 600 472 631 404
- 1x300 30 1,80 1,50 27,00 1105 0,100 696 547 716 457
- 1x400 53 2,00 1,50 30,00 1450 0,0778 821 643 825 525
- 1x500 53 2,20 1,60 34,00 2050 0,0605 971 754 952 601
- 1x630 53 2,40 1,70 38,20 2400 0,0469 1151 882 1102 687
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
