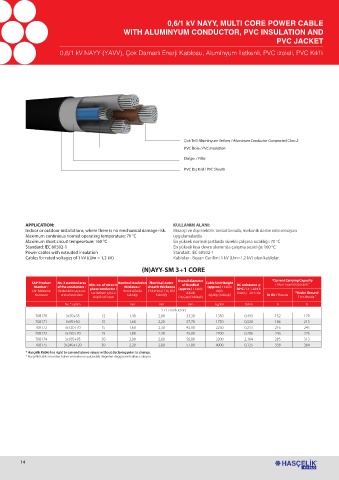

0,6/1 kV NAYY, MULTI CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, PVC INSULATION AND
PVC JACKET

0,6/1 kV NAYY (YAVV), Çok Damarlı Enerji Kablosu, Aluminyum İletkenli, PVC izoleli, PVC Kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
(N)AYY-SM 3+1 CORE

Overall diameter “Current Carrying Capacity
SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer of Bundled Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Kalınlığı Kalınlığı Ağırlığı (Yaklaşık) In Air / Havada
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors
708170 3x70+35 12 1,40 2,00 33,30 1350 0,443 152 179
708171 3x95+50 15 1,60 2,20 37,70 1750 0,320 186 215
708172 3x120+70 15 1,60 2,30 42,00 2250 0,253 216 245
708173 3x150+70 15 1,80 2,40 45,00 2700 0,206 246 275
708174 3x185+95 30 2,00 2,60 50,00 3200 2,164 285 313
708175 3x240+120 30 2,20 2,80 57,00 4000 0,125 338 364
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
