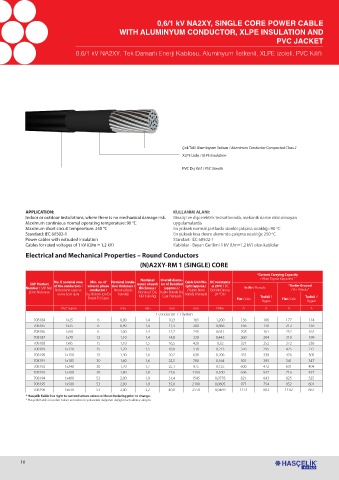

0,6/1 kV NA2XY, SINGLE CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, XLPE INSULATION AND
PVC JACKET

0,6/1 kV NA2XY, Tek Damarlı Enerji Kablosu, Aluminyum İletkenli, XLPE izoleli, PVC Kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
XLPE İzole / XLPE Insulation
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 90 °C uygulamalarda
Maximum short circuit tempearture: 250 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 250 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Electrical and Mechanical Properties – Round Conductors
(N)A2XY-RM 1 (SINGLE) CORE

“Current Carrying Capacity
Nominal Overall diame- / Akım Taşıma Kapasitesi “
SAP Product No. X nominal area Min. no. of Nominal insula- outer sheath ter of Bundled Cable Unit We- DC resistance “Under Ground
Number / SAP Mal- of the conductors / wires in phase tion thickness / thickness / (approx.) / ight (approx.) @ 20ºC / DC In Air / Havada / Yer Altında “
zeme Numarası İletkenlerin sayısı ve conductor / Nominal İzole Nominal Dış Kablo Bükülü Dış / Kablo Birim Elektrik Dirençi
anma kesit alanı Faz İletkeni için En Kalınlığı Kılıf Kalınlığı Çapı (Yaklaşık) Ağırlığı (Yaklaşık) 20 o C’de
Düşük Tel Sayısı Flat / Düz Trefoil / Flat / Düz Trefoil /
Üçgen Üçgen
No.* sqmm mm mm mm mm Ω/km A A A A
1 conductor / 1 İletken
708184 1x25 6 0,90 1,4 10,3 165 1,200 136 106 177 114
708185 1x35 6 0,90 1,4 11,3 200 0,868 166 130 212 136
708186 1x50 6 1,00 1,4 12,7 245 0,641 205 161 252 162
708187 1x70 12 1,10 1,4 14,8 330 0,443 260 204 310 199
708188 1x95 15 1,10 1,5 16,5 420 0,32 321 252 372 238
708189 1x120 15 1,20 1,5 18,0 510 0,253 376 295 425 272
708190 1x150 15 1,40 1,6 20,2 630 0,206 431 339 476 305
708191 1x185 30 1,60 1,6 22,5 780 0,164 501 395 541 347
708192 1x240 30 1,70 1,7 25,1 975 0,125 600 472 631 404
708193 1x300 30 1,80 1,8 27,6 1150 0,100 696 547 716 457
708194 1x400 53 2,00 1,9 31,4 1545 0,0778 821 643 825 525
708195 1x500 53 2,00 1,9 35,0 2100 0,0605 971 754 952 601
708196 1x630 53 2,40 2,2 40,0 2550 0,0469 1151 882 1102 687
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
