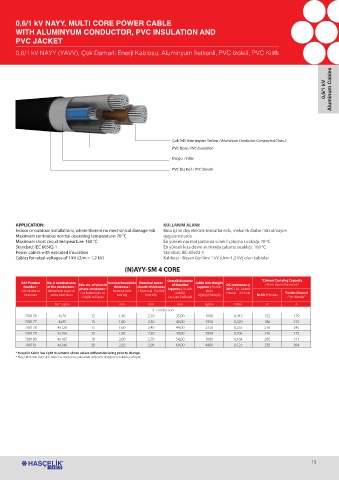

0,6/1 kV NAYY, MULTI CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, PVC INSULATION AND
PVC JACKET

0,6/1 kV NAYY (YAVV), Çok Damarlı Enerji Kablosu, Aluminyum İletkenli, PVC izoleli, PVC Kılıflı

Aluminum Cables

0,6/1 kV

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
(N)AYY-SM 4 CORE

Overall diameter “Current Carrying Capacity
SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer of Bundled Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Kalınlığı Kalınlığı Ağırlığı (Yaklaşık) In Air / Havada
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
4 conductors
708176 4x70 12 1,40 2,10 35,00 1500 0,443 152 179
708177 4x95 15 1,60 2,30 40,00 1950 0,320 186 215
708178 4x120 15 1,60 2,40 44,00 2350 0,253 216 245
708179 4x150 15 1,80 2,50 48,00 2850 0,206 246 275
708180 4x185 30 2,00 2,70 54,00 3600 0,164 285 313
708181 4x240 30 2,20 2,90 60,00 4400 0,125 338 364
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
