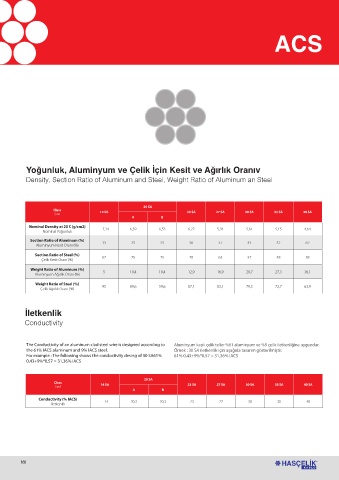

Page 164 - Hasçelik Kablo - Online Katalog

ACS

Yoğunluk, Aluminyum ve Çelik İçin Kesit ve Ağırlık Oranıv
Density, Section Ratio of Aluminum and Steel, Weight Ratio of Aluminum an Steel

20 SA
Class
Sınıf 14 SA 23 SA 27 SA 30 SA 35 SA 40 SA
A B
Nominal Density at 20 C (g/cm2) 7,14 6,59 6,53 6,27 5,91 5,61 5,15 4,64
Nominal Yoğunluk
Section Ratio of Aluminum (%) 13 25 25 30 37 43 52 62
Aluminyum Kesit Oranı (%)
Section Ratio of Steel (%) 87 75 75 70 63 57 48 38
Çelik Kesit Oranı (%)
Weight Ratio of Aluminum (%) 5 10,4 10,4 12,9 16,9 20,7 27,3 36,1
Aluminyum Ağırlık Oranı (%)
Weight Ratio of Steel (%) 95 89,6 59,6 87,1 83,1 79,3 72,7 63,9
Çelik Ağırlık Oranı (%)

İletkenlik
Conductivity

The Conductivity of an aluminum clad steel wire is designed according to Aluminyum kaplı çelik teller %61 aluminyum ve %9 çelik iletkenliğine uygundur.
the 61% IACS aluminum and 9% IACS steel. Örnek : 30 SA iletkenlik için aşağıda tasarım gösterilmiştir.
For example : The following shows the conductivity desing of 30 SA61% 61% 0,43+9%*0,57 = 31,36% IACS
0,43+9%*0,57 = 31,36% IACS

20 SA
Class 14 SA 23 SA 27 SA 30 SA 35 SA 40 SA
Sınıf
A B
Conductivity (% IACS) 14 20,3 20,3 23 27 30 35 40
İletkenlik

166
