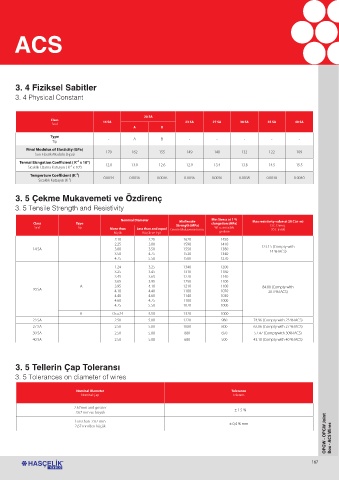

ACS

3. 4 Fiziksel Sabitler

3. 4 Physical Constant

20 SA
Class
Sınıf 14 SA 23 SA 27 SA 30 SA 35 SA 40 SA
A B
Type - A B - - - - -
Tip
Final Modulus of Elasticity (GPa)
Son Elastik Modülü (Gpa) 170 162 155 149 140 132 122 109
Termal Elcngation Coefficient ( Kˉ¹ x 10°) 12.0 13.0 12.6 12.9 13.4 13.8 14.5 15.5
Sıcaklık Uzama Katsayısı ( Kˉ¹ x 10°)
Temperture Coefficient (Kˉ¹) 0.0034 0.0036 0.0036 0.0036 0.0036 0.0038 0.0038 0.0040
Sıcaklık Katsayısı (Kˉ¹)

3. 5 Çekme Mukavemeti ve Özdirenç
3. 5 Tensile Strength and Resistivity

Nominal Diameter MinTensile Min Stress at 1 % Max resistivity value at 20 C (n-m)
Class Type Strength (MPa) clongetion (MPa) D.C. Direnç
Sınıf Tip More than Less than and equal Germe Mukavemeti min. %1 uzamadaki 20 C (n-M)
Büyük Küçük ve Eşit gerilme
2.10 2.25 1620 1450
2.25 3.00 1590 1410
14 SA 3.00 3.50 1550 1380 123.15 (Compty with
14 % IACS)
3.50 4.75 1520 1340
4.75 5.50 1500 1270
1.24 3.25 1340 1200
3.25 3.45 1310 1180
3.45 3.65 1270 1140
3.65 3.95 1250 1100
A 3.95 4.10 1210 1100 84.80 (Compty with
20 SA 4.10 4.40 1180 1070 20.3 % IACS)
4.40 4.60 1140 1030
4.60 4.75 1100 1000
4.75 5.50 1070 1000
B Oca.24 5.50 1320 1000
23 SA 2.50 5.00 1220 980 74.96 (Compty with 23 % IACS)
27 SA 2.50 5.00 1080 800 63.86 (Compty with 27 % IACS)
30 SA 2.50 5.00 880 650 57.47 (Comptywith 30% IACS)
40 SA 2.50 5.00 680 500 43.10 (Compty with 40 % IACS)

3. 5 Tellerin Çap Toleransı
3. 5 Tolerances on diameter of wires

Nominal Diameter Tolerance
Nominal Çap Tolerans

2.67mm and greater ± 1.5 %
2,67 mm ve büyük
OPGW - OPGW Joint Box - ACS Wires
Less than 2.67 mm ± 0,4 % mm
2,67 mm’den küçük
