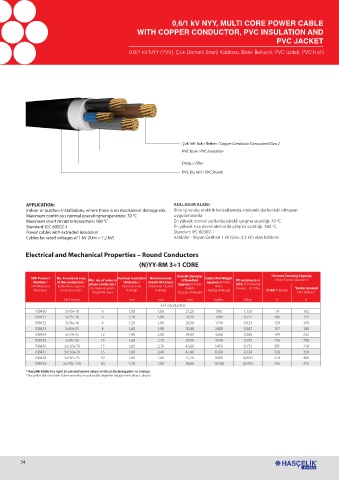

0,6/1 kV NYY, MULTI CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION AND
PVC JACKET

0,6/1 kV NYY (YVV), Çok Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar

Electrical and Mechanical Properties – Round Conductors
(N)YY-RM 3+1 CORE

Overall diameter “Current Carrying Capacity
SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer of Bundled Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Kalınlığı Kalınlığı Ağırlığı (Yaklaşık) In Air / Havada
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors
708430 3x16+10 6 1,00 1,80 21,20 980 1,150 79 102
708431 3x25+16 6 1,20 1,80 24,50 1400 0,727 106 133
708432 3x35+16 6 1,20 1,80 26,50 1740 0,524 129 159
708433 3x50+25 6 1,40 1,90 30,40 2400 0,387 157 188
708434 3x70+35 12 1,40 2,00 34,80 3260 0,268 199 232
708435 3x95+50 15 1,60 2,20 39,40 4340 0,193 246 280
708436 3x120+70 15 1,60 2,30 43,80 5450 0,153 285 318
708437 3x150+70 15 1,80 2,40 47,40 6500 0,124 326 359
708438 3x185+95 30 2,00 2,60 52,70 8080 0,0991 374 406
708439 3x240+120 30 2,20 2,80 58,80 10260 0,0754 445 473
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
