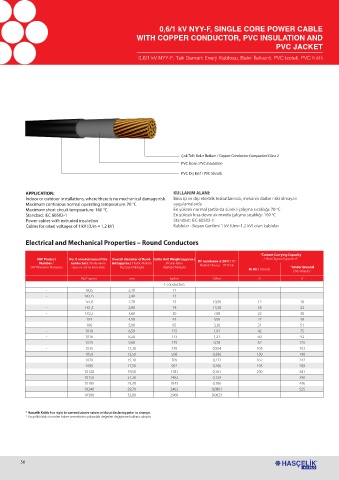

0,6/1 kV NYY-F, SINGLE CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION AND
PVC JACKET
0,6/1 kV NYY-F, Tek Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
PVC İzole / PVC Insulation

PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar

Electrical and Mechanical Properties – Round Conductors

“Current Carrying Capacity
SAP Product No. X nominal area of the Overall diameter of Bund- Cable Unit Weight (approx.) / Akım Taşıma Kapasitesi “
Number / conductors / İletkenlerin led (approx.) / Kablo Bükülü / Kablo Birim DC resistance @ 20ºC / DC
SAP Malzeme Numarası sayısı ve anma kesit alanı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) Elektrik Dirençi 20 o C’de “Under Ground
In Air / Havada
/ Yer Altında “
No.* sqmm mm kg/km Ω/km A A
1 conductors
- 1x0,5 2,10 11
- 1x0,75 2,40 13
- 1x1,0 2,70 15 19,50 12 18
- 1X1,5 2,90 19 13,30 18 22
- 1X2,5 3,60 30 7,98 23 30
- 1X4 4,50 44 4,95 27 38
- 1X6 5,00 65 3,30 31 51
- 1X10 6,50 115 1,91 42 75
- 1X16 8,20 173 1,21 60 92
- 1X25 9,60 275 0,78 82 125
- 1X35 11,30 370 0,554 105 153
1X50 13,50 508 0,386 130 190
1X70 15,10 709 0,272 162 247
1X95 17,50 952 0,206 195 289
1X120 19,50 1181 0,161 230 341
1X150 21,20 1482 0,129 390
1X185 25,30 1843 0,106 446
1X240 29,70 2463 0,0801 525
1X300 32,00 2960 0,0623

* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
