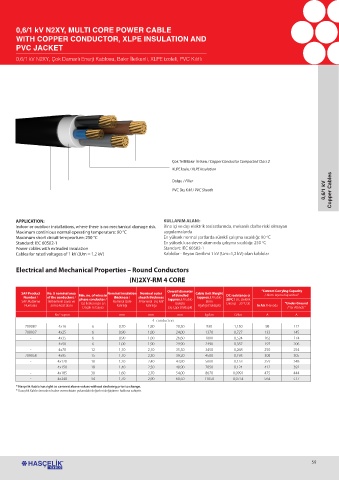

0,6/1 kV N2XY, MULTI CORE POWER CABLE
WITH COPPER CONDUCTOR, XLPE INSULATION AND
PVC JACKET
0,6/1 kV N2XY, Çok Damarlı Enerji Kablosu, Bakır İletkenli, XLPE izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
XLPE İzole / XLPE Insulation

Dolgu / Filler
0,6/1 kV Copper Cables
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 90 °C uygulamalarda
o
Maximum short circuit tempearture: 250 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 250 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Electrical and Mechanical Properties – Round Conductors
(N)2XY-RM 4 CORE

SAP Product No. X nominal area Nominal insulation Nominal outer Overall diameter Cable Unit Weight “Current Carrying Capacity
/ Akım Taşıma Kapasitesi “
Number / of the conductors / Min. no. of wires in thickness / sheath thickness of Bundled (approx.) / Kablo DC resistance @
SAP Malzeme İletkenlerin sayısı ve phase conductor / Nominal İzole / Nominal Dış Kılıf (approx.) / Kablo Birim 20ºC / DC Elektrik
Numarası anma kesit alanı Faz İletkeni için En Kalınlığı Kalınlığı Bükülü Ağırlığı (Yaklaşık) Dirençi 20 o C’de In Air / Havada “Under Ground
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
4 conductors
709082 4x16 6 0,70 1,80 20,30 930 1,150 98 112
708937 4x25 6 0,90 1,80 24,00 1370 0,727 133 145
- 4x35 6 0,90 1,80 26,60 1800 0,524 162 174
- 4x50 6 1,00 1,90 29,90 2490 0,387 197 206
- 4x70 12 1,10 2,10 35,30 3450 0,268 250 254
709058 4x95 15 1,10 2,30 39,20 4500 0,193 308 305
- 4x120 18 1,20 2,40 43,80 5660 0,153 359 348
- 4x150 18 1,40 2,50 48,90 7050 0,124 412 392
- 4x185 30 1,60 2,70 54,00 8670 0,0991 475 444
- 4x240 34 1,70 2,90 60,50 11050 0,0754 564 517
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
