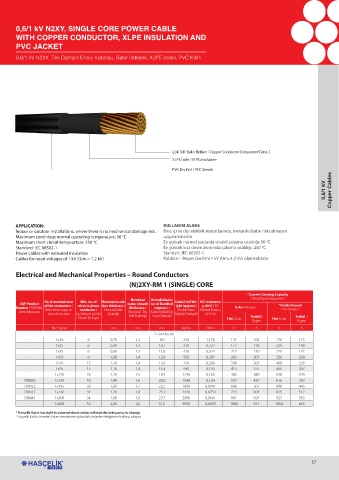

Page 55 - Hasçelik Kablo - Online Katalog

0,6/1 kV N2XY, SINGLE CORE POWER CABLE
WITH COPPER CONDUCTOR, XLPE INSULATION AND
PVC JACKET
0,6/1 kV N2XY, Tek Damarlı Enerji Kablosu, Bakır İletkenli, XLPE izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
XLPE İzole / XLPE Insulation

PVC Dış Kılıf / PVC Sheath

0,6/1 kV Copper Cables

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 90 °C uygulamalarda
Maximum short circuit tempearture: 250 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C
o
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 250 C
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Electrical and Mechanical Properties – Round Conductors
(N)2XY-RM 1 (SINGLE) CORE

“Current Carrying Capacity
Nominal Overall diame- / Akım Taşıma Kapasitesi “
No. X nominal area Min. no. of Nominal insula- Cable Unit We- DC resistance
SAP Product of the conductors / wires in phase tion thickness / outer sheath ter of Bundled ight (approx.) @ 20ºC / DC “Under Ground
Number / SAP Mal- İletkenlerin sayısı ve conductor / Nominal İzole thickness / (approx.) / / Kablo Birim Elektrik Dirençi In Air / Havada / Yer Altında “
zeme Numarası Nominal Dış Kablo Bükülü Dış
anma kesit alanı Faz İletkeni için En Kalınlığı Ağırlığı (Yaklaşık) 20 o C’de
Düşük Tel Sayısı Kılıf Kalınlığı Çapı (Yaklaşık) Flat / Düz Trefoil / Flat / Düz Trefoil /
Üçgen Üçgen
No.* sqmm mm mm mm kg/km Ω/km A A A A
1 conductor
- 1x16 6 0,70 1,3 9,0 210 1,150 131 102 176 115
- 1x25 6 0,90 1,3 10,7 310 0,727 177 138 229 148
- 1x35 6 0,90 1,3 11,8 410 0,524 217 170 275 177
- 1x50 6 1,00 1,4 12,9 550 0,387 265 207 326 209
- 1x70 12 1,10 1,4 15,0 750 0,268 336 263 400 256
- 1x95 15 1,10 1,4 16,4 990 0,193 415 325 480 307
- 1x120 18 1,20 1,5 18,4 1240 0,153 485 380 548 349
709060 1x150 18 1,40 1,6 20,0 1540 0,124 557 437 616 393
709022 1x185 30 1,60 1,7 22,5 1890 0,0991 646 507 698 445
708917 1x240 34 1,70 1,8 25,1 2420 0,0754 774 604 815 517
708941 1x300 34 1,80 1,8 27,7 2990 0,0601 901 697 927 583
- 1x400 53 2,00 2,0 31,5 3950 0,0470 1060 811 1064 663
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
