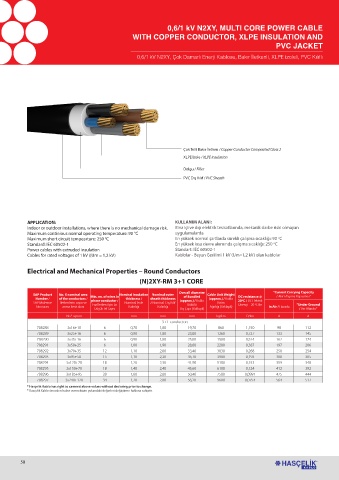

0,6/1 kV N2XY, MULTI CORE POWER CABLE
WITH COPPER CONDUCTOR, XLPE INSULATION AND
PVC JACKET
0,6/1 kV N2XY, Çok Damarlı Enerji Kablosu, Bakır İletkenli, XLPE izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
XLPE İzole / XLPE Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 90 °C uygulamalarda
Maximum short circuit tempearture: 250 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 250 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar

Electrical and Mechanical Properties – Round Conductors
(N)2XY-RM 3+1 CORE

Overall diameter “Current Carrying Capacity
SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer of Bundled Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Kalınlığı Kalınlığı Ağırlığı (Yaklaşık) In Air / Havada
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors
708288 3x16+10 6 0,70 1,80 19,70 860 1,150 98 112
708289 3x25+16 6 0,90 1,80 23,00 1260 0,727 133 145
708290 3x35+16 6 0,90 1,80 25,00 1580 0,524 162 174
708291 3x50+25 6 1,00 1,90 28,00 2200 0,387 197 206
708292 3x70+35 12 1,10 2,00 33,40 3030 0,268 250 254
708293 3x95+50 15 1,10 2,20 36,70 3980 0,193 308 305
708294 3x120+70 18 1,20 2,30 41,90 5100 0,153 359 348
708295 3x150+70 18 1,40 2,40 45,60 6100 0,124 412 392
708296 3x185+95 30 1,60 2,60 50,40 7580 0,0991 475 444
708297 3x240+120 34 1,70 2,80 56,20 9600 0,0754 564 517
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
