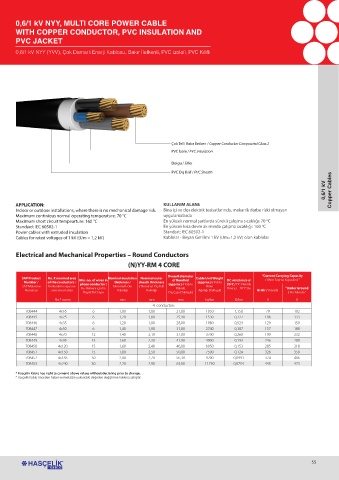

0,6/1 kV NYY, MULTI CORE POWER CABLE
WITH COPPER CONDUCTOR, PVC INSULATION AND
PVC JACKET

0,6/1 kV NYY (YVV), Çok Damarlı Enerji Kablosu, Bakır İletkenli, PVC izoleli, PVC Kılıflı

Çok Telli Bakır İletken / Copper Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

0,6/1 kV Copper Cables

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
o
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar

Electrical and Mechanical Properties – Round Conductors
(N)YY-RM 4 CORE

Overall diameter “Current Carrying Capacity
SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer of Bundled Cable Unit Weight DC resistance @ / Akım Taşıma Kapasitesi “
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Kalınlığı Kalınlığı Ağırlığı (Yaklaşık) In Air / Havada
Düşük Tel Sayısı Dış Çapı (Yaklaşık) / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
4 conductors
708444 4x16 6 1,00 1,80 21,80 1050 1,150 79 102
708445 4x25 6 1,20 1,80 25,40 1530 0,727 106 133
708446 4x35 6 1,20 1,80 28,00 1980 0,524 129 159
708447 4x50 6 1,40 1,90 31,80 2740 0,387 157 188
708448 4x70 12 1,40 2,10 37,00 3700 0,268 199 232
708449 4x95 15 1,60 2,30 41,90 4900 0,193 246 280
708450 4x120 15 1,60 2,40 46,00 6050 0,153 285 318
708451 4x150 15 1,80 2,50 50,80 7500 0,124 326 359
708452 4x185 30 2,00 2,70 56,30 9200 0,0991 374 406
708453 4x240 30 2,20 2,90 63,00 11750 0,0754 445 473
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
