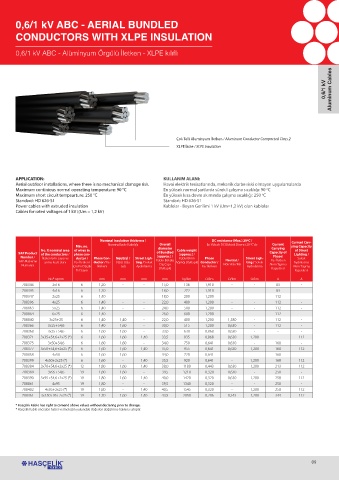

0,6/1 kV ABC - AERIAL BUNDLED
CONDUCTORS WITH XLPE INSULATION

0,6/1 kV ABC - Alüminyum Örgülü İletken - XLPE kılıflı

Aluminum Cables

0,6/1 kV

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
XLPE İzole / XLPE Insulation

APPLICATION: KULLANIM ALANI:
Aerial outdoor installations, where there is no mechanical damage risk. Havai elektrik tesisatlarında, mekanik darbe riski olmayan uygulamalarda
o
Maximum continious normal operating temperature: 90 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 90 C
Maximum short circuit tempearture: 250 °C En yüksek kısa devre akımında çalışma sıcaklığı: 250 C
o
Standard: HD 626-S1 Standart: HD 626-S1
Power cables with extruded insulation Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Cables for rated voltages of 1 kV ((Um = 1,2 kV)

Nominal insulation thickness / DC resistance (Max.) 20ºC / Current Carr-
Current
Overall
Min. no. Nominal İzole Kalınlığı diameter En Yüksek DC Elektrik Direnci 20 o C’de Carrying ying Capacity
No. X nominal area of wires in Cable weight of Street
SAP Product of the conductors / phase con- of Bundled (approx.) / Capacity of Lighting /
Number / İletkenlerin sayısı ve ductor / Phase Con- Neutral / Street Ligh- (approx.) / Kablo Birim Phase Street Ligh- Phase/ Sokak
SAP Malzeme anma kesit alanı Faz İletkeni ductor / Faz Nötr Askı ting / Sokak Kablo Bükülü Ağırlığı (Yaklaşık) Conductor / Neutral / ting / Sokak Faz İletken Aydınlatma
Numarası için En Düşük İletkeni Teli Aydınlatma Dış Çapı Faz İletkeni Nötr Askı Teli Aydınlatma Akım Taşıma Akım Taşıma
Tel Sayısı (Yaklaşık) Kapasitesi Kapasitesi
No.* sqmm mm mm mm mm kg/km Ω/km Ω/km Ω/km A A
708346 2x16 6 1,20 - - 15,0 136 1,910 - - 83 -
708395 4x16 6 1,20 - - 18,0 272 1,910 - - 83 -
708347 2x25 6 1,40 - - 18,0 200 1,200 - - 112 -
708396 4x25 6 1,40 - - 22,0 400 1,200 - - 112 -
708863 5x25 6 1,40 - - 24,0 500 1,200 - - 112 -
708864 6x25 6 1,40 - - 26,0 600 1,200 - - 112 -
708840 3x25+25 6 1,40 1,40 - 22,0 400 1,200 1,380 - 112 -
708366 3x25+54,6 6 1,40 1,60 - 30,0 515 1,200 0,630 - 112 -
708368 3x35+54,6 6 1,60 1,60 - 33,0 630 0,868 0,630 - - -
708371 3x35+54,6+2x25 (*) 6 1,60 1,60 1,40 33,5 835 0,868 0,630 1,200 - 112
708375 3x50+54,6 6 1,60 1,60 - 34,0 750 0,641 0,630 - 168 -
708377 3x50+54,6+2x25 (*) 6 1,60 1,60 1,40 35,0 955 0,641 0,630 1,200 168 112
708858 4x50 6 1,60 1,60 - 34,0 720 0,641 - - 168 -
708399 4x50+2x25 (*) 6 1,60 - 1,40 35,5 920 0,641 - 1,200 168 112
708384 3x70+54,6+2x25 (*) 12 1,80 1,60 1,40 38,0 1180 0,443 0,630 1,200 213 112
708389 3x95+54,6 19 1,80 1,60 - 39,5 1210 0,320 0,630 - 258 -
708390 3x95+54,6+2x25 (*) 19 1,80 1,60 1,40 40,0 1420 0,320 0,630 1,200 258 112
708861 4x95 19 1,80 - - 39,5 1340 0,320 - - 258 -
708402 4x95+2x25 (*) 19 1,80 - 1,40 40,5 1545 0,320 - 1,200 258 112
708361 3x150+95+2x25 (*) 19 1,70 1,60 1,40 43,5 2050 0,206 0,343 1,200 344 112
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
