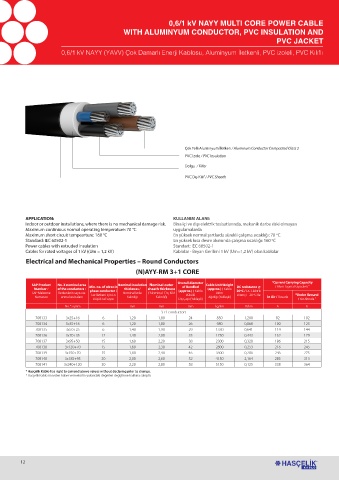

0,6/1 kV NAYY MULTI CORE POWER CABLE
WITH ALUMINYUM CONDUCTOR, PVC INSULATION AND
PVC JACKET

0,6/1 kV NAYY (YAVV) Çok Damarlı Enerji Kablosu, Aluminyum İletkenli, PVC izoleli, PVC Kılıflı

Çok Telli Aluminyum İletken / Aluminum Conductor Compacted Class 2
PVC İzole / PVC Insulation
Dolgu / Filler
PVC Dış Kılıf / PVC Sheath

APPLICATION: KULLANIM ALANI:
Indoor or outdoor installations, where there is no mechanical damage risk. Bina içi ve dışı elektrik tesisatlarında, mekanik darbe riski olmayan
Maximum continious normal operating temperature: 70 °C uygulamalarda
Maximum short circuit tempearture: 160 °C En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 C
o
Standard: IEC 60502-1 En yüksek kısa devre akımında çalışma sıcaklığı: 160 C
o
Power cables with extruded insulation Standart: IEC 60502-1
Cables for rated voltages of 1 kV ((Um = 1,2 kV) Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
Electrical and Mechanical Properties – Round Conductors
(N)AYY-RM 3+1 CORE

SAP Product No. X nominal area Min. no. of wires in Nominal insulation Nominal outer Overall diameter Cable Unit Weight DC resistance @ “Current Carrying Capacity
/ Akım Taşıma Kapasitesi “
of Bundled
Number / of the conductors / phase conductor / thickness / sheath thickness (approx.) / Kablo (approx.) / Kablo 20ºC / DC Elektrik
SAP Malzeme İletkenlerin sayısı ve Faz İletkeni için En Nominal İzole / Nominal Dış Kılıf Bükülü Birim Dirençi 20 o C’de “Under Ground
Numarası anma kesit alanı Düşük Tel Sayısı Kalınlığı Kalınlığı Dış Çapı (Yaklaşık) Ağırlığı (Yaklaşık) In Air / Havada / Yer Altında “
No.* sqmm mm mm mm kg/km Ω/km A A
3+1 conductors
708133 3x25+16 6 1,20 1,80 24 850 1,200 82 102
708134 3x35+16 6 1,20 1,80 26 980 0,868 100 123
708135 3x50+25 6 1,40 1,90 29 1330 0,641 119 144
708136 3x70+35 12 1,40 2,00 33 1750 0,443 152 179
708137 3x95+50 15 1,60 2,20 38 2300 0,320 186 215
708138 3x120+70 15 1,60 2,30 42 2800 0,253 216 245
708139 3x150+70 15 1,80 2,40 46 3300 0,206 246 275
708140 3x185+95 30 2,00 2,60 52 4150 2,164 285 313
708141 3x240+120 30 2,20 2,80 58 5150 0,125 338 364
* Hasçelik Kablo has right to camend above values without declaring prior to change.
* Hasçelik Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
